Szczegóły Produktu:
|
| Standard: | MT914-2008 | Scope of application: | mainly used for the propane combustion performance test |
|---|---|---|---|
| Temperatura otoczenia testowego: | 5°C-30°C | ertical turning: | 6800*4400*2700mm |
| Dokładność kontroli zużycia paliwa: | 565 ± 2 g/50 min | Miernik przepływu paliwa:: | 35 ~ 350 l/h |
| Regulator czasowy: | Rozdzielczość: 0,1 s, błąd nie większy niż 1 s/h | Trial fuel: | ≥ 95% filled propane gas |
| Próbka: | ognioodporny przenośnik taśmowy | ||
| Podkreślić: | Sprzęt do badania wydajności spalania propanu,Sprzęt do testowania palności propanu,Sprzęt do testowania wydajności spalania propanu |
||

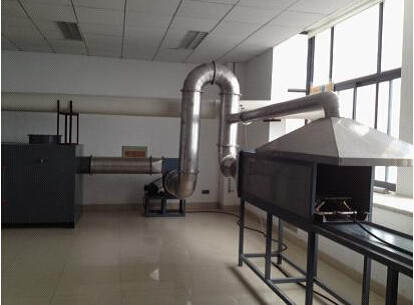

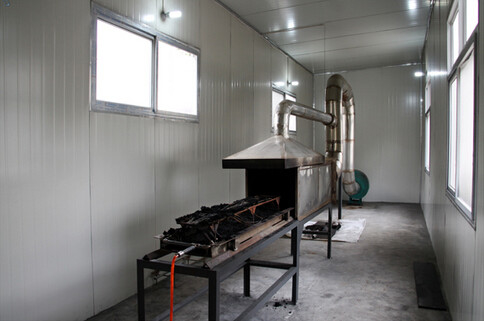

Maszyna do testowania wydajności spalania propanu na drodze DX8332B
![]()
Zakres zastosowania: Jest on głównie używany do testowania spalania propanu na drodze całego taśmociągu z trudnopalnymi rdzeniami z tkanin kopalnianych. Zgodnie z normą MT914-2008 "Tkanina Taśmociąg z Trudnopalnymi Rdzeniami dla Kopalni", przeprowadzono test spalania propanu na drodze. Przyjęto potężny system wyciągowy, a system wentylatora wyciągowego uruchamia się, aby odprowadzić spaliny przez oczyszczanie aktywowanym węglem w kurtynie wodnej, aby spełnić krajowe normy emisji.
Główne parametry techniczne:
1. Przejście: składa się z komory, której zewnętrzna ściana jest wykonana z materiału ognioodpornego o grubości 25 mm, jej rozmiar wlotu wynosi 460 mm x 460 mm, długość: 1676 mm, i jest połączona z rurą wydechową o średnicy 300 mm za pomocą stożkowego złącza ze stali nierdzewnej o grubości 1,5 mm.
2. Okap wyciągowy: wykonany ze stali nierdzewnej o grubości 1,5 mm, umieszczony bezpośrednio nad komorą testową, służy do odprowadzania spalin rozproszonych z zewnątrz otworu pieca podczas procesu testowania;
3. Wspornik: służy do umieszczania stałej próbki taśmociągu, specyfikacje stołu testowego: długość 1500 mm, szerokość 220 mm, wysokość 160 mm, wykonany z prętów stalowych o średnicy 10 mm.
4. Palnik fenanowy: składa się z sześciu wtryskiwaczy spalania z głowicą wtryskową nachyloną do wewnątrz pod kątem 45°
5. Paliwo próbne: gaz propan wypełniony w co najmniej 95% (dostarczany przez użytkownika);
6. Próbka: taśmociąg trudnopalny
7. Urządzenie ważące: służy do ważenia próbek taśmociągu i butli z gazem przed i po teście; 30 kg / 0,001 kg
8. Anemometr: umieszczony na linii środkowej w odległości 310 mm od podłogi komory i 285 mm od wejścia do komory;
9. Termopara: typ K, średnica zewnętrzna nie większa niż 3 mm; Średnica drutu wynosi 0,5 mm, dokładność nie mniejsza niż Klasa II, a zakres pomiarowy wynosi 1300°C;
10. System kontroli temperatury: sterowanie komputerowe, sygnał milivoltowy generowany przez termoparę jest przesyłany do płyty regulacji sygnału, a analog jest konwertowany na sygnał cyfrowy za pomocą karty akwizycji danych, a następnie sterowany i raportowany przez oprogramowanie komputerowe;
11. Timer: Rozdzielczość: 0,1S, błąd nie większy niż 1s/h
12. Przepływomierz paliwa: 35 ~ 350 l/h regulowana dokładność sterowania ± 2 l/h
13. Dokładność sterowania zużyciem paliwa: 565 ± 2 g / 50 min
14. Napięcie zasilania: AC380V 50Hz trójfazowy system pięcioprzewodowy;
15. Zużycie energii: 4,01 kW;
16. Temperatura środowiska testowego: 5°C--30°C
Skład wyposażenia: Składa się z czterech części: głównej skrzynki sterowniczej, urządzenia nadmuchowego, wspornika spalania i palnika.
Skrzynka sterownicza jest zdejmowana.
Oczyszczanie powietrza przez wentylator wyciągowy: Po zainstalowaniu kanału wydechowego w kanale wydechowym, powietrze przechodzi przez drogę, a przepływ powietrza jest kontrolowany przez zawór sterujący.
Materiał ramy wykonany jest z kwadratowego spawania ze stali nierdzewnej 304, a skrzynka sterownicza wykonana jest z (t=1,2 mm) stalowej płyty elektrostatycznej, a powierzchnia jest malowana proszkowo, co jest bardziej gładkie i piękne.
Palnik: materiał SUS304, własna produkcja naszej firmy.
System sterowania:
6.1 Skrzynka sterownicza wykorzystuje system sterowania przekaźnikowego, a wszystkie komponenty elektroniczne są wykonane z dobrze znanych krajowych marek, co może lepiej zapewnić wydajność pracy i dokładność detekcji maszyny.
6.2 Temperatura wykorzystuje importowany inteligentny termostat P.I.D. (z funkcją automatycznego obliczania) oraz wysokoprecyzyjny czujnik termopary PT100 i timer.
6.3 Urządzenie posiada następujące urządzenia zabezpieczające: zabezpieczenie przed przeciążeniem zasilania, zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem pętli sterowania, zabezpieczenie przed nadmierną temperaturą.
