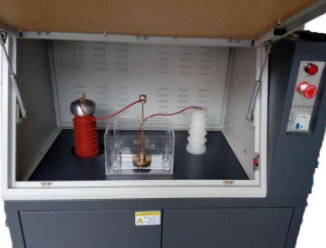

DX8780 Kabel Wystarczy Tester napięcia dla dokładnych wyników

Przełączanie badawcze AC/DC:
1. Wysokonapięciowy wyjście tego instrumentu jest napięcie prądu przemiennego.włączając w układ badawczy pulsujące napięcie prądu stałegoProces realizacji polega na tym, że stos krzemu znajduje się już w wysokonapięciowej wieży izolacyjnej transformatora wysokonapięciowego,a słup z zwarciem jest zwykle używany do zwarcia wysokonapięciowego steru krzemowego. Gdy wymagane jest badanie prądu stałego, usuwa się pręt z zwarciem i podłącza się wysokonapięciowy stos krzemowy do obwodu testowego. W tym czasie napięcie obwodu jest pulsującym napięciem prądu stałego.
2. Przełączanie napięcia AC/DC w eksperymencie zależy głównie od tego, czy w wysokonapięciowej wieży izolacyjnej usunięta jest pręta krótkoobiegu.napięcie na kuli wyrównującej wysokiego napięcia wynosi napięcie prądu stałego, a gdy wstawiona jest prętka zwarcia, napięcie na kuli wyrównującej wysokiego napięcia wynosi napięcie prądu przemiennego.
3. Przycisk wyboru prądu prądu stałego na przednim panelu. Status tego przycisku nie może zmienić charakteru napięcia wyjścia urządzenia. Naciśnięcie tego przycisku połączy tylko obwód alarmowy prądu stałego z urządzeniem.Poinstruować użytkownika, że podczas otwierania drzwi pudełkaNacisnąć urządzenie rozładowania na panelu, aby koniec pręta rozładowania kontaktować się z wysokonapięciowej kuli wyrównania.Zaleca się, aby użytkownik naciskał miedzianą kulę przez ponad pięć sekund za każdym razem, gdy wchodzi w kontakt z wysokim napięciem podczas rozładowania.
4Podczas badania prądu stałego komputer powinien również wybrać stan prądu stałego, w przeciwnym razie wyniki pomiarów będą nieprawidłowe.
Charakterystyka działania:
(1) Ochrona granic drzwi: Nie zamykaj drzwi, nawet jeśli eksperyment z punktem zasilania zostanie uruchomiony, urządzenie nie reaguje, a oprogramowanie zawiera ostrzeżenie, że drzwi bezpieczeństwa nie są zamknięte.
(2) Ochrona zeru napięcia: w przypadku nagłej przerwy zasilania podczas eksperymentu po następnym uruchomieniu urządzenie automatycznie wróci do pozycji zerowej,zapewnienie, że napięcie początkowe jest w pozycji zerowej
(3) Ochrona napięcia końcowego: napięcie końcowe może być ustawione za pomocą oprogramowania, aby zapewnić, że w przypadku wystąpienia nieprawidłowego wzrostu napięcia podanego w trakcie procesu wzmacniania,automatycznie się zakończy i wróci do zera
(4) Mechaniczny limit wysokiego napięcia: Jeśli system oprogramowania traci kontrolę i napięcie nadal rośnie, po osiągnięciu limitu wysokiego napięcia automatycznie wróci do zera.Jeśli nie zatrzyma się po awarii, osłona przepływu zbiera dane, aby zapewnić automatyczne powrót napięcia do zera.Istnieje wysokiego napięcia światło wskaźnika do obserwacji stanu światła wskaźnika, aby określić, czy napięcie jest naprawdę wzrasta lub na zeroJeżeli badanie jest prowadzone przez długi czas, w celu zapewnienia prawidłowego działania urządzenia,w sprzęcie pozostawiono otwór wydechowy transformatora w celu zapewnienia prawidłowego działania transformatora i zwiększenia jego trwałościJeżeli w próbce podczas eksperymentu występuje zapach lub zjawisko spalania i dymu, można je wyeliminować za pomocą układu wydechowego.
(5) Niezależna ochrona uziemienia
(6) Ochrona przed zwarciem
(7) Ochrona przed nieprawidłowym działaniem oprogramowania
(8) Ochrona przed wyciekiem
(9) Ochrona przed wyładowaniem na końcu eksperymentu.
