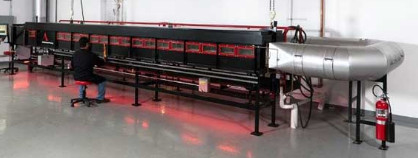

DX8788 ASTME84 APPARATEST TEST TUNNEL STEINER

Uwaga:
Płyn sterujący UL910/NFPA262 Steiner jest stosowany głównie do badań właściwości opóźniających płomień drutów i kabli na poziomie CMP,i jest głównie stosowany do przewodów w podsystemach poziomych, które są bezpośrednio układane w wentylowanych lub wymuszanych warunkach wentylacji bez wykorzystania metalowych rurociągów.
Niniejsza norma badania oporowości ognia stanowi najbardziej rygorystyczną normę badania oporowości ognia dla UL, a nawet całego badania oporowości ognia drutu i kabla.Jedynie kable z osłoną z fluoru mogą przejść metodę badania odporności na płomieńZe względu na wysoką temperaturę rozkładu (ponad 400 stopni Celsjusza) i wysoki punkt zapłonu (powyżej 800 stopni Celsjusza) fluoroplasty nie są łatwe do spalenia przy niskim ogniu,więc ma lepszą odporność na ogień niż inne materiały organiczne.

Standardowe:
Urządzenie do badania zgodnie z ASTME 84, UL910, NFPA262.

Parametry techniczne pieca tunelowego:

1. Pudełko spalinowe jest wykonane ze stali nierdzewnej, z ogniotrwałymi cegłami umieszczonymi w środku; ma dobrą zachowanie ciepła.a długość wynosi 70,6 m;
2Wewnętrzne elementy są wykonane ze stali nierdzewnej SUS304, która jest antyrosty i antykorozyjne;
3. Okno obserwacyjne z dwustronną warstwą szkła kwarcowego może obserwować odległość rozprzestrzeniania się płomienia i wyświetlać położenie płomienia poprzez światło wskaźnika, a zapis jest bardziej intuicyjny.
4Wysokość komory spalinowej jest odpowiednia dla personelu do monitorowania stanu spalania i instalacji oraz regulacji próbki;
5. pokrywa zbiornika spalinowego przyjmuje ogólną konstrukcję i przyjmuje konstrukcję uszczelniającą zbiornik wody zgodnie z normą,wyposażony w zbiornik z wodą z stali nierdzewnej 304 o grubości 2 mm, aby zapewnić, że w trakcie badania nie wyciekają gazy spalin.
6. pokrywka pudełka jest wykonana z żarówkowej stali nierdzewnej. pokrywka pudełka jest wyposażona w hak i urządzenie podnoszące;
7. Uchwyt do próbki wyposażony jest w uchwyt podtrzymujący cyrkulację wody chłodzącej, który jest odporny na wysokie temperatury i może obsługiwać pokrywy palące, takie jak płyty silikatowe wapnia;
8. Górna pokrywa ciała maszyny do ochrony ciepła ze stali nierdzewnej SUS304 jest wypełniona materiałem chroniącym ciepło
9. wyposażone w platformę montażu próbek typu ruchomego schodu ruchomego w celu ułatwienia montażu, montażu i usuwania próbek oraz utrzymania pieca;
10Rurociągi ze stali nierdzewnej są piękne i odporne na korozję.
11. Niezależne wielofunkcyjne urządzenie wykrywające ciśnienie spalin: monitorowanie w czasie rzeczywistym zmian ciśnienia spalin podczas badania. Zakres wykrywania wynosi 0 ‰ 250 Pa, dokładność ± 0,5 Pa,i dokładność badania ciśnienia układu wynosi ±2Pa;
12. wentylator: 380V, 50Hz, 3Kw wyposażony w konwerter częstotliwości może zmieniać prędkość wiatru. maksymalny przepływ jest co najmniej 8000m3/h,który może w czasie wypuszczać gaz spalinowy wytworzony w wyniku złego spalania próbki na zewnątrz w celu zapewnienia bezpieczeństwa badania;
13. Podwójny koprowy palnik gazowy: palnik znajduje się w odległości 1320 mm od wlewu powietrza i może wytwarzać standardowe ciepło 5,3MJ/min. Zgodnie z różnymi normami,przepływ gazu można kontrolować za pomocą przepływometra masy. Zakres pomiarowy wynosi 0~160L/min, który można zmieniać. Wynik cieplny palnika, maksymalna energia wyjściowa może osiągnąć 100MJ/min;
14System automatycznego zapłonu: w celu zapewnienia bezpiecznego działania badania, wysokonapięciowy zapalnik, 12KV, 50mA, minimalne wysokie napięcie elektrody zapłonowej wynosi 1,8kVp;
15. System gęstości dymu: zapewnienie oddzielnego systemu przetwarzania sygnału w celu zapewnienia liniowości czujnika;
16Automatycznie rejestruje sygnały czujników temperatury i spalin, częstotliwość pobierania próbek wynosi 1 Hz;
17. Kontroler przepływu masy: materiał ze stali nierdzewnej SUS316, maksymalne ciśnienie 1000psi (70bar), prędkość wycieku mniejsza niż 1×10-7ml/s, kalibracja NIST, sygnał 0°5VDC i 4°20mA, ochrona pętli,zakres przepływu propanu 0 ∼ 2.3 g/s, prędkość sterowania ≤2 s, dokładność sterowania w zakresie 0,6 ∼2,3 g/s wynosi ± 1% FS, powtarzalność ± 0,5 FS, zakres temperatur 0 ∼50 °C, zakres wilgotności 0 ∼90%, wyświetlacz cyfrowy,automatyczne Podczas badania kontrolnego, podaż gazu spełnia zapotrzebowanie na ciepło 5000Btu (5,3MJ) /min, a oprogramowanie automatycznie rejestruje ilość zużytego gazu;
18Standardowe oprogramowanie testowe, które może automatycznie rejestrować prędkość wiatru, temperaturę, gęstość dymu i inne dane z testu.

Urządzenie pomocnicze:
- System źródła wody z kranu
- Układ gazowy do spalania metanu
- System podnoszenia samochodów
