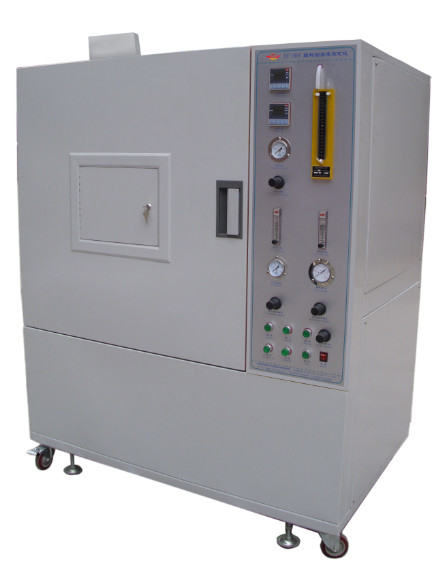

DX-8368 Plastyczny tester gęstości dymu

Miernik gęstości dymu z plastikowego spalania jest nowym rodzajem urządzeń do pomiaru gęstości dymu opracowanego zgodnie z warunkami technicznymi określonymi w normie GB/8323.2-2008 i ISO5659-2 "Metoda badania wytwarzania dymu z tworzyw sztucznych część 2 do określania gęstości dymu metodą pojedynczej komory", normy te nadają się do określenia gęstości specyficznej optycznej dymu wytwarzanego podczas spalania tworzyw sztucznych, a wynikiem badania jest maksymalna gęstość specyficzna optyczna.Używany do oceny wydajności węglowej tworzyw sztucznych w określonych warunkach.
Jest zgodny z normami GB8323.2-2008 "Pracowanie z dymu z tworzyw sztucznych - Część II: Metoda badawcza do określania gęstości dymu metodą pojedynczej komory" oraz ISO5659.2-2006 "Pracowanie z dymu z tworzyw sztucznych - Część II:Standardy badań "Określenie gęstości optycznej metodą jednokomorową". astma e662
Cały przyrząd składa się z zamkniętej komory badawczej, systemu pomiarowego fotometru, stożka promieniowania, systemu spalania, zapalnika, pudełka badawcza, uchwytu,urządzenie do pomiaru temperatury i oprogramowanie do badania gęstości dymu,Obwód jest opracowany przez mikroukład z jednym układem, o wysokiej zawartości technicznej i stabilnej wydajności.w celu oceny innych materiałów (e)Wykorzystuje się go w produkcjach w przemyśle tworzyw sztucznych, w przemyśle materiałów stałych,i jednostek badawczo-badawczych.

1. Komora badawcza:

1.1 Drzwi przednie wyposażone są w okno i nieprzezroczyste osłony świetlne, które blokują ruch okna.

1.2 Do dolnej części kwadratowego pudełka zainstalowana jest odrzutowa folia aluminiowa w celu zapobiegania nadciśnieniu, która składa się z dysku bezpieczeństwa wybuchowego o grubości 0,04 mm, długości 405 mm,o szerokości 200 mm, o łącznej powierzchni 81000 mm2, a wewnętrzne urządzenie regulujące ciśnienie pudełka jest zainstalowane (zob. rysunek 2).

1.3 Okno świetlne: dwie górne i dolne okna świetlne o przekroju Ø 75 mm, a dolna część okna świetlnego wyposażona jest w pierścieniowy grzejnik elektryczny o mocy 9 W,w celu zapewnienia temperatury górnej powierzchni okna świetlnego (odpowiednie jest 50 oC ~ 55o C), aby zmniejszyć stężenie dymu na powierzchni do minimum, okienko światła znajduje się na górze pomieszczenia badawczego, a wokół okienka światła na zewnątrz pomieszczenia badawczego zainstalowana jest 8 mm grubości platforma optyczna,a stół optyczny jest zamocowany metalową pręcią o średnicy Ø 15 mm, która może łączyć stałą platformę i pomieszczenie do badań.

1.4 Wnętrze: wysokość 914 mm × szerokość 914 mm × głębokość 610 mm

1.5 Materiał: Składa się z trzech warstw: zewnętrzna warstwa to blacha stalowa o grubości 1,5 mm, elektrostatyczna, wysokotemperaturowa beżowa, biała farba pieczeniowa,Środkowa warstwa składa się z warstwy azbestu o grubości 60 mm, a wewnętrzna warstwa to 1,2 mm grubości USU304 stali nierdzewnej, wysokiej temperatury elektrostatycznej czarnej farby pieczeniowej, którą można łatwo oczyścić.

1.5 Wjazd powietrza i wjazd wydechowy: wjazd powietrza jest zainstalowany na górnej stronie pudełka badawczego o średnicy Φ65 mm, a stan zamknięcia i zamknięcia jest sterowany za pomocą zaworu magnetycznego z flansą;Wylot jest zainstalowany w dolnej części lewej strony, o średnicy Φ80 mm i jest sterowany przez zawór magnetyczny z brzytwą do sterowania stanami zamykania i zamknięcia, a także jest podłączony do wentylatora wydechowego.

2System pomiaru fotoelektrycznego:Składa się z zasilania, lampy fotomultipliera, powiększacza, migawki, filtra, neutralnego migawki, soczewki, systemu optycznego obscura, źródła światła i optycznego ogrzewania okien

2.1Źródło światła:

2.1.1Źródło światła: składa się z żarówki o napięciu 6,5 V, transformatora, który dostarcza prąd (wchodzący 220 V i wychodzący 6,5 V), oraz zmiennego rezystora.

2.1.2Instalacja: żarówka jest umieszczana w nieprzezroczystej ciemnej skrzynce na dole komory badawczej, która składa się z źródła światła, soczewki wypukłej, ogrzewania okien świetlnych i okna optycznego.

2.1.3. Wtykacz okienny: zasilanie AC220V, otoczone przewodem oporowym o mocy 9 W, w celu zapewnienia temperatury górnej powierzchni okna (50 oC ~ 55oC).

2.1.4. Soczewka wypukła: 51 mm średnicy, ustawiona i kalibrowana, całkowicie tworząca pierścień o średnicy 51 mm i bez innego światła w wiązce poza pierścieniem.

2.1.5Okno optyczne: składa się z otwartej przezroczystych folii i skrzynki kamery ciemnej.

2.2Fotodetektor:

2.2.1. Fotodetektor: składa się z lampy fotomultipliera, filtra powiększającego, migawki, filtra, filtra neutralnego, soczewki wypukłej, okna optycznego itp.

2.2.2. Rurka fotomultiplikator:

2.2.2.1Parametry lampy fotomultiplier: napięcie: 1000 V prądu stałego, zasilanie: wejście 12 V, wyjście 0 ~ -1200 V 2mA

2.2.2.2Przetwarzanie fotoelektryczne: fotodetektor jest rurą fotomultiplikatorem, połączoną ze szablonem liczb A/D i przetwarzaną przez wieloetapowy mikroukładnik wzmacniający.Może stale mierzyć przepuszczalność odpowiedniej gęstości optycznej w czasie, czyli 5 wielkości reakcji wrażliwości widmowej, podobnej do reakcji gołym okiem, a ciemny prąd jest mniejszy niż 0,001 uA.Minimalną wrażliwość rurki fotomultipliera można uzyskać odczytując 100%.5 neutralny filtr i jeden filtr powiększający ND-2 w ścieżce optycznej.

2.2.3Filtr powiększający: przepuszczalność ND-2.0 wynosi 0,95%, a temperatura koloru źródła światła A wynosi K=2854.

2.2.4. Zamknięcie: używane do deflacji i 0% przepuszczalności korekcji.

2.2.5Filtr: dla filtra kompensacyjnego gęstość optyczna wynosi 0,1~1,0 i 2.0, w sumie 11 sztuk.

2.2.6Neutralny filtr: ND-0.5, przepuszczalność 31,7%, temperatura koloru źródła światła K = 2854.

2.2.7. Soczewka wypukła: średnica 51 mm, dzięki czemu wiązka bezpośrednia może być skoncentrowana w małym mocnym miejscu na półprzezroczystej płytce pomiędzy górną i dolną obscurą.

2.2.7Kalibracja systemu optycznego: wykrywanie za pomocą neutralnego filtra o gęstości optycznej 3,0 i długości fali 550~650 nm.

2.2.8Okno optyczne: składa się z otwartej przezroczystości i skrzynki z kamerą.

3. stożek promieniowania:

3.1. stożek promieniowania: składa się z elementu grzewczego o mocy znamionowej 2600W, który może zapewnić intensywność promieniowania 10KW/m2~50KW/m2 w centrum powierzchni próbki.Przy badaniu napromieniowania pozostałych dwóch miejsc oddalonych o 25 mm od środka próbki, promieniowanie tych dwóch pozycji nie może być mniejsze niż 85% promieniowania środka próbki.

3.2. grzejnik stożkowy promieniowania: zasilany niezależnym źródłem zasilania, moc jednofazowego transformatora izolacyjnego wynosi 3000 W, a regulacja temperatury przyjmuje kontrolę tirystoru z szybkim cyklem,a temperaturę kontrolną można ustabilizować w temperaturze ±2 °C.

3.3Miernik przepływu ciepła: płaska powierzchnia o zasięgu 50 kW/m2 i średnicy 10 mm w obszarze odbioru promieniowania, której powierzchnia jest pokryta matową czarną, a chłodzenie jest chłodzone wodą.

3.4. Zapalnik: Dźwięk zapalnika jest wykonany z miedzianej rury o otworze Φ4,0 mm, a długość płomienia i pozioma wielkość wynoszą 30 mm.

4System dostaw gazu:

4.1Źródło gazu: czystość 95%, gaz mieszany z propanem i powietrzem, ciśnienie 170Kpa

4.2Przepływomierz propanu: 1~100cm3/min

4.3Przepływ powietrza: 5~500 cm3/min

5Wydajność:

1Rozdzielczość transmisji: 0,0001%;

2Zakres pomiarów: 0-100%; automatyczna zmiana biegów podczas pomiaru.

3dokładność pomiaru: ± 3%;

4. napięcie robocze: AC200-240V 50 Hz;

5wilgotność powietrza: temperatura pokojowa -40°C

6Środowisko pracy: podczas pracy przyrządu należy unikać bezpośredniego światła słonecznego i nie należy stosować przymusowego przepływu powietrza.

6Oprogramowanie pomiarowe:

Bazuje na interfejsie operacyjnym Windows XP i stylu LabVIEW. Wyświetlany jest przepuszczalność w porównaniu z krzywą czasu. Interfejs chiński i angielski, oraz dostarczane są chińskie i angielskie podręczniki instrukcyjne.
