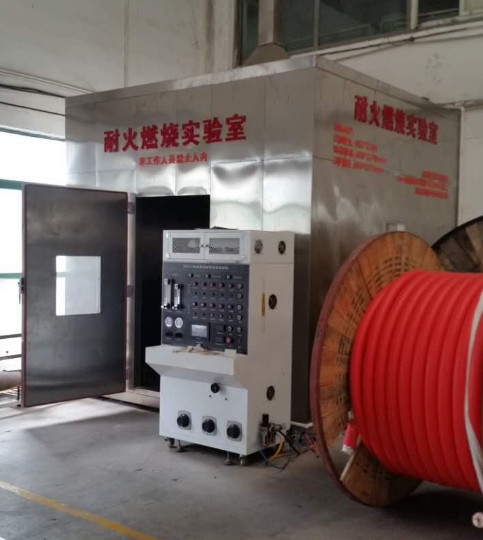

DX8515 Silnik do badań drgań w wyniku uderzenia w deszcz

Wprowadzenie:

Wymagania dotyczące wydajności tej maszyny badawczej obejmują badanie odporności na ogień, badanie odporności na ogień przez opryskiwanie wodą oraz badania mechaniczne odporności na ogień.Jest odpowiedni do kabli izolowanych minerałami o napięciu nominalnym nieprzekraczającym 450/750V, i może utrzymywać integralność obwodu przez długi czas w warunkach płomienia.

Zgodne z normami:

Spełnia wymagania normy badawczej brytyjskiej normy BS6387 dotyczącej kabli ognioodpornych "Specifikacja wymogów dotyczących wydajności kabli w celu utrzymania integralności obwodu w warunkach pożaru".

Skład sprzętu:

Badanie odporności ogniowej: próba odporności ogniowej obejmuje następujące elementy: system podtrzymania kabli, urządzenie wykrywania ciągłego, źródło ciepła itp.;

1System podtrzymania kabla: kabel jest przymocowany poziomo na obu końcach osłony kabla za pomocą zacisków. Środkowa część kabla jest przymocowana dwoma metalowymi pierścieniami (rozmieszczonymi w odległości 300 mm),które są uziemione do pozostałych metalowych części urządzenia. Urządzenie podtrzymujące kabel jest przedstawione na rysunku 1. W przypadku kabli nieopancerzonych o średnicy mniejszej niż 10 mm lub innych kabli, które ulegają znacznemu przesunięciu podczas badania,trzy metalowe pierścienie są używane, każda z nich zainstalowana jest w odległości około 150 mm od pierwotnego pierścienia metalowego.

Rysunek 2

2. Urządzenie wykrywające ciągłość: podczas badania prąd może przejść przez wszystkie rdzenie kabla,jeden trójfazowy transformator gwiazdkowy podłączony lub trzy jednofazowe transformatory (lub jeden jednofazowy transformator), jeżeli badanie dotyczy jednego kabla rdzenia) i posiada wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu przecieku 3A przy napięciu badawczym.Podłącz lampę do każdego przewodu rdzenia na drugim końcu kabla i obciążenie prądu blisko 0.25A przy napięciu znamionowym kabla.

3Źródło ciepła:

• Ciepło to 610 milimetrów długości rurowaty palnik gazowy, który może siłą dostarczać metan i ma gęsty płomień.
• Pomiar temperatury: Termometr pancerny o średnicy 2 mm umieszczany jest w pobliżu wlotu powietrza, równolegle do 75 mm nad palnikiem

3. Temperatura i czas badania płomienia: (patrz BS6387 poziom spalania)

A 650 °C ± 40 °C -3 godziny

B 750 C ± 40 °C -3 godziny

C 950. C ± 40 °C -3 godziny

S 950. C ± 40 °C -20 minut

4Próbka: Próbką jest sekcja produktu gotowego o długości nie mniejszej niż 1200 mm, z odcięciem od każdego końca 100 mm osłony i osłony.Przewody na obu końcach kabla powinny być podłączone elektrycznie.

5. Napięcie badawcze: 200-1000 V, regulowane zgodnie z rysunkiem 7

* BS6387 stopień opóźniający płomień wymaga przejścia eksperymentów spalania poziomego, eksperymentów spryskiwania wodą i eksperymentów spalania wibracji mechanicznych.

Badanie spalania poziomego: stopień A 650 °C/3h, stopień B 750 °C/3h, stopień C 950 °C/3h i stopień S 950 °C/3min.Poziom wskazuje na brak awarii po spaleniu przy napięciu 300 V przez 3 godziny w temperaturze 650 °C; poziom B oznacza brak awarii po spaleniu przy napięciu 300 V przez 3 godziny w temperaturze 750 °C; poziom C oznacza brak awarii po spaleniu przy napięciu 300 V przez 3 godziny w temperaturze 950 °C;Poziom S oznacza brak awarii po spaleniu przy napięciu 300 V przez 3 minuty w temperaturze 950 °C.

Badanie spalania przez rozpylanie wody: podzielone na poziomy W, wskazujące, że nie występuje awaria po zastosowaniu napięcia 300 V do spalania przez 15 minut, a następnie rozpylanie wodą do spalania przez 15 minut.

Badanie spalania w wyniku uderzeń wibracyjnych: podzielone na poziom X 650 °C/15min, poziom Y 750 °C/15min i poziom Z 950 °C/15min.Poziom X oznacza wibracje mechaniczne w wyniku uderzenia bez awarii przez 15 minut co 30 sekund przy zastosowaniu napięcia 300 V podczas spalania w temperaturze 650 °C.; poziom Y oznacza stosowanie napięcia 300 V w temperaturze 750 °C podczas spalania i drgania mechanicznego w wyniku wstrząsu co 30 sekund przez 15 minut bez awarii;Poziom Z odnosi się do drgań mechanicznych w wyniku wstrząsu co 30 sekund przez 15 minut bez awarii przy zastosowaniu napięcia 300 V w temperaturze 950 °C podczas spalaniaNajwyższym poziomem modelu wymaganym przez BS6387 jest CWZ.

2Badanie odporności na wodę i ogień: układ podtrzymujący kabel, urządzenie wykrywania ciągłego, źródło ciepła

1System podtrzymywania kabli: Kabel jest podłączony do metalowego uchwytu składającego się z dwóch sztywnych płyt o szerokości 25 mm, które są mocowane metalowymi zaciskami o odległości 200 mm.Kabel jest podłączony do uchwytu, jak pokazano na rysunku 3, a wszystkie metalowe ramy są uziemione.

Rysunek 3

2. Urządzenie wykrywające ciągłość: podczas badania przepuszczamy prąd przez wszystkie rdzenie kabla, trzy jednofazowe transformatory,i mają wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu wycieku 3A przy napięciu badawczym. Podłącz lampę do każdego drutu rdzeniowego na drugim końcu kabla i naładować prąd zbliżony do 0,25A przy napięciu nominalnym kabla.

3Źródło ciepła:

• ciepło: płomienie w kształcie paska o długości 400 mm może spalić próbki kabla do 400 mm. Zestaw płomienia można regulować tak, aby zapewniał jasny płomień o temperaturze 650 °C ± 40 °C,
• Pomiar temperatury: na dolnej powierzchni kabla umieszczany jest termometr o średnicy 2 mm
• Temperatura płomienia badawczego: 650°C±40°C
• Woda do rozpylania: zainstalować dyszę, jak pokazano na rysunku 4, na uchwytniku badawczym, jak pokazano na rysunkach 4 i 5, w środku palnika.30 litrów wody na metr kwadratowy w pobliżu próbki o ciśnieniu wody od 250 do 350 KPaTa szybkość musi być zmierzona przy użyciu tacy zbiorowej, która ma wystarczającą głębokość, aby jej długą oś była równoległa do osi kabla i umieszczona w środku.Ta tacza ma około 100 mm szerokości i 400 mm długości.

Rysunek 4

• Próbka: Próbki większe niż 1500 mm są pobrane z gotowych produktów i poddawane są badaniom gięcia w temperaturze otoczenia.Przewody na obu końcach kabla powinny być odpowiednio obróbane zgodnie z połączeniami elektrycznymi i zaleceniami producenta.
• Napięcie badawcze: 200-1000 V, regulowane zgodnie z rysunkiem 7

3, mechaniczne drgania i odporność na ogień: obejmujące następujące części urządzenia badawczego, jak pokazano na rysunku 5, mocujące elementy w odpowiednich pozycjach ramy z szczelinami.

Kabel jest mocowany na pionowej ścianie i mocowany na stalowej płytce z wykorzystaniem materiałów odpornych na ciepło i niepalnych;Transformator łączy bezpiecznik z lampą, aby wskazać, że obwód jest ciągły; urządzenie wibrujące; źródło ciepła.

Rysunek 5

1Ściana i jej montaż: ściana składa się z materiałów odpornych na ciepło i opóźniających płomień i jest mocowana na dwóch horyzontalnych belkach stalowych,Jeden na górze deski, a drugi na dole deski.Ta deska ma około 900 mm długości, 300 mm szerokości i 9 mm grubości, a całkowita masa ściany (tj. deski z ramą nośną) wynosi 10 ± 2 kg.Każda belka stalowa jest kwadratową rurą stalową o długości około 1 m i 25 mmJeżeli wymagany jest materiał wypełniający, musi on zostać umieszczony wewnątrz stalowej belki. Górną belkę stalową należy zamocować na płytce tak, aby jej górna powierzchnia była równa górnej krawędzi płyty.Każda stalowa belka i płytka ma poziome otwór na zewnętrznym krawędzi, a jego dokładna pozycja zależy od specyficznych wymagań podkładki i ramy podkładkowej.o średnicy około 32 mm i grubości 20 mm.

2.Urządzenie wykrywania ciągłości: podczas badania przepuszczamy prąd przez wszystkie rdzenie kabla, trzy jednofazowe transformatory,i mają wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu wycieku 3A przy napięciu badawczym. Podłącz lampę do każdego drutu rdzeniowego na drugim końcu kabla i naładować prąd zbliżony do 0,25A przy napięciu nominalnym kabla.

3Źródło ciepła:

ciepło: płomienie w kształcie paska o długości 400 mm mogą spalić próbki kabli do 400 mm. Zestaw płomienia można regulować tak, aby zapewniał jasny płomień o temperaturze 650 ± 40 °C,

Pomiar temperatury: termometr opancerzony o średnicy 2 mm, z odcinkiem termometru przechodzącym przez ścianę oddaloną o 8 mm do 10 mm od ściany.Temperatura jest mierzona w następującej procedurze:: na jednym końcu pręta stalowego o niskiej zawartości węgla przymocowany jest termometr o średnicy 3 mm ± 5% i długości 300 mm, który umożliwia pomiar temperatury pręta.Trzymaj kij i zbliżyć się do płomienia, aby utrzymać odległość od 40 mm do 50 mm od płomieniaPrzy temperaturze płomienia 950 °C temperatura pręta stalowego może osiągnąć 400 °C w ciągu 10 do 20 lat.temperatura pręta może osiągnąć 400 ° C w 20 do 40

4. Temperatura i czas badania płomienia: Temperatura badania musi być wybrana z poniższej tabeli:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Urządzenie drgające: Urządzenie drgające składa się z pręta ze stali niskoemisyjnej (średnica 25 mm ± 5%, długość 600 mm ± 5%).Wzdłużna sekcja pręta jest równoległa do ściany i 200 mm wyższa od górnej części ścianyWłókno dzieli ją na dwie części, 200 mm i 400 mm, z dłuższą częścią skierowaną w stronę ściany.jak pokazano na rysunku 5.

5Próbka: Próbką jest przecinek kabla o długości nie mniejszej niż 1200 mm, z odłączeniem 100 mm obudowy i osłony z każdego końca.Przewody na obu końcach kabla powinny być odpowiednio przygotowane zgodnie z połączeniami elektrycznymi i zaleceniami producentaKabel musi być zgięty na dwie sekcje, które są w przybliżeniu równe w długości i równoległe od środka.gdzie D oznacza zewnętrzną średnicę kabla. Uformować kabel w kształcie Z, z poziomą odległością 13D między stałymi końcami, jak pokazano na rysunku 6.

6Kabel musi być mocowany do ściany miedzianymi zaciskami, a montaż specjalnych kabli należy odwołać się do producenta.Przycisk musi być mocowany na dwóch zakrzywionych części kabla, przy czym środkowa część zakrętu jest pionowa: w części, w której kabel staje się poziomy, odległość między sąsiednimi zaciskami jest równa, około 150 mm do 200 mm.

Rysunek 6

7. Napięcie badawcze: 200-1000 V, regulowane zgodnie z rysunkiem 7

Rysunek 7
