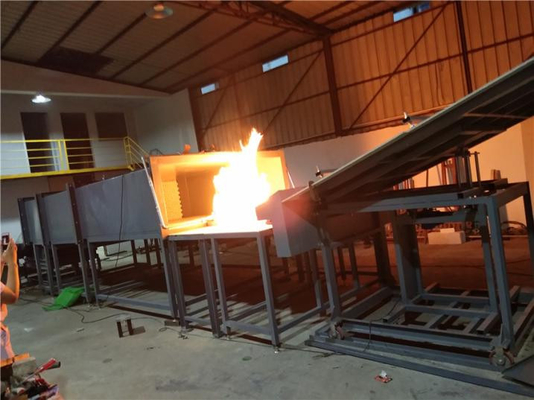

UL790 Materiał dachowy, wydajność przeciwpożarowa, tester wydajności opóźniających płomień ogniw fotowoltaicznych

Zakres stosowania:
Wymogi te obejmują wszystkie materiały dachowe narażone na symulację pożaru poza budynkiem, stosowane do montażu na podłogach palnych lub niepalnych.Ma na celu ocenę odporności na ogień dachu i jego elementów w symulowanych warunkach rzeczywistychMożna go również wykorzystać do testowania właściwości oporowych ogniw fotowoltaicznych.
Zgodne z normami:
UL 1730: Wykrywacze dymu do niezależnych jednostek mieszkalnych w pomieszczeniach mieszkalnych z wieloma gospodarstwami domowymi oraz w pokojach hotelowych/motelowych. Monitor: sygnał elektryczny do wykrywania stanu dymu i pyłu w mieszkaniach;
UL 790: Standardowa metoda badawcza do badania odporności ognia pokryć dachowych;
IEC 61730-2 Moduł fotowoltaiczny Dodatek A Badanie rozpraszania płomienia w wyniku pożaru;
ASTM F 108-04: Standardowa metoda badawcza do badania odporności ognia pokryć dachowych;
NFPA 256: Badanie odporności ognia pokryć dachowych;

Parametry działania:
Korzystanie z cylindrów do sterowania nachyleniem pokładu
Płyty ognioodporne z przymocowanym pokładem badawczym
Wykorzystanie automatycznych zaworów sterujących do regulacji temperatury w etapach
materiał pokrywający dach z sklejki, rozmiar 1300 (W) × 1000 (D) × 120 (H) do montażu próbek testowych;
Niepalna tablica badawcza, zainstalowana na końcu tablicy badawczej, może zapobiegać wystąpieniu hartowania pod tablicą badawczą;
Płytka regulacyjna w kształcie wentylatora ze stali nierdzewnej, kąt badania regulowany, wielkość: 1440 (L) x 940 (H) mm;
Niepalny zespół paneli, zainstalowany na przednim krańcu ramy, symulujący bramy i bramy, rozciągający płomienie od palnika do próbki,o wymiarach 330 (W) x 2130 (D) x 584 (H) mm;
Niezależny kanał wydechowy, który może wydobywać powietrze z zewnątrz laboratorium;
W kanale wentylacyjnym zainstalowany jest filtr pęcherzowy, a na wejściu gazu zainstalowane są płaszcze przewodnicze;
Na kanale wentylacyjnym zainstalowany jest panel regulacji nachylenia w celu regulacji kierunku przepływu powietrza;
Do przewodu wentylacyjnego mocowana jest płyta przewodnicza, która może zwiększać prędkość wiatru, aby zapewnić, że przepływ powietrza dostarczany do płyty badawczej nie jest wpływany przez zakłócenia zewnętrzne.Płytka przewodnicza jest wykonana ze stali nierdzewnej i jej pozycja nie zmienia się wraz ze zmianami ciśnienia wiatru;
Materiał przewodu powietrznego jest wykonany ze stali nierdzewnej, odpornej na korozję i wysoką temperaturę, o wymiarach 2130 (W) x 762 (H) x 3000 (L) mm;
wentylator 220V, 50HZ, trójfazowy elektryczny, wyposażony w system odwrotny, który może automatycznie regulować prędkość wiatru, z przepływem 300m3/min;
Wykorzystuje się urządzenia, o których mowa w pozycji 7A001.
Palnik gazowy (używany do zapłonu przerywanego, rozprzestrzeniania się płomienia i testowania w powietrzu), 1,12 m długości, o średnicy 60,3 mm i wąskim szczelinie 12,7 mm (W) * 0.91 m (L) z jednej strony zwróconej w stronę tablicy badawczej;
Palnik gazowy może dostarczać 22000 Btu/min (387 kWh) i może automatycznie regulować przepływ gazu zgodnie z trzema poziomami spalania A, B i C;
termopłata jest zainstalowana na wysokości 58,7 mm nad górną częścią palnika, która może testować temperaturę 888 ± 28 °C;
System automatycznego zapłonu, zapewniający bezpieczne działanie badań, elektrodę zapłonową o wysokim napięciu 1,8 kVp, regulator przepływu masy;

System automatycznego sterowania temperaturą:
- klasa A i B: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
-klasa C: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh).

Wysokiej precyzji miernik ciśnienia i zawór regulacyjny ciśnienia gazu:
-LNG: wykorzystanie MFM umożliwia dokładne pomiar przepływu gazu (przepływ gazu jest sterowany przez zawór automatycznego sterowania);
-LPG: do regulacji natężenia przepływu powietrza należy użyć inwertera: prędkość na pokładzie musi wynosić 19 ± 8 km/h (5,5 m/s);
Metalowa siatka podtrzymuje materiał, a tacza może się obracać, aby ułatwić pełne spalanie materiału;
