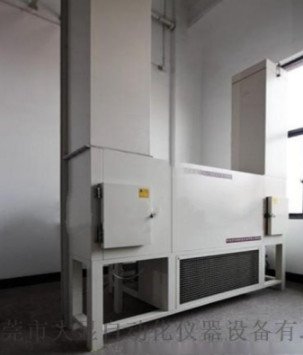

DX8416A Maszyna do testowania odporności na skręcanie kabli wiatrowych o wysokiej i niskiej temperaturze

DX8416AWmaszyna do badania odporności na skręcanie kabli energetycznych o wysokiej i niskiej temperaturze

1Zakres stosowania:

Jest odpowiedni do badania odporności na skręcanie elastycznego kabla o odporności na skręcanie w systemie wytwarzania energii wiatrowej lub podobnym systemie o napięciu nominalnym 1.8/3 kV lub poniżej w środowisku o niskiej temperaturze.

2. Zgodnie ze standardem:

TICW1-2009 Metoda badania torcji dla torsyjnego elastycznego kabla do wytwarzania energii wiatrowej

GB/T2423.1-2001 Badanie A: metoda badania w niskich temperaturach, GB/T2423.2-2001 Badanie B: metoda badania w wysokich temperaturach.

3Parametry techniczne:

Wielkość studia: 400×300×2300 mm;

kanał badawczy: 300 × 300 × 12600 mm;

wymiary: 1550 × 2500 mm;

Wysokość lewy: 1720 mm;

Wysokość prawej: 9620 mm;

wymiary lewego i prawego kanału: 640×54 mm;

Całkowita masa: około 2500 kg;

Zakres badania kabli: badanie kabli wiatrowych o napięciu poniżej 35 KV;

zakres temperatur: -60 ~ 8 °C;

Wartość emisji: ≤ ± 0,5 °C.

Jednorodność temperatury: ≤ ± 0,3 °C;

Czas ogrzewania: regulowany;

czas chłodzenia: średnio 0,7 ~ 1,0 °C/min;

Okno obserwacyjne: wielowarstwowe, pustkowe, odporne na wysoką temperaturę (500 °C);

Okno szklane: (200 × 300) szafa sterująca skrętem, stojak: 700 × 1300 × 1400;

Otwarcie drzwi: drzwi z zawiasami o pojedynczym otwarciu;

Panel sterowania: zasilacz, wyświetlacz sterownika, przycisk sterowania;

Urządzenie sterujące dystrybucją energii: deska dystrybucyjna, wentylator wydechowy

Grzejnik: grzejnik płetwy ze stali nierdzewnej;

Urządzenie: zestaw urządzeń torsyjnych do kabli;

Otwór w przewodzie zasilania i otwór odprowadzania: znajdują się z tyłu pudełka.

Główną konfigurację komory badawczej zwrotnej o niskiej temperaturze dla kabli do wytwarzania energii wiatrowej:

Okno obserwacyjne: wielowarstwowe, pustkowe, odporne na wysoką temperaturę (500 °C);

Okno szklane: (200 × 300) szafa sterująca skrętem, stojak: 700 × 1300 × 1400;

Otwarcie drzwi: drzwi z zawiasami o pojedynczym otwarciu;

Panel sterowania: zasilacz, wyświetlacz sterownika, przycisk sterowania;

Urządzenie sterujące dystrybucją energii: deska dystrybucyjna, wentylator wydechowy

Grzejnik: grzejnik płetwy ze stali nierdzewnej;

Urządzenie: zestaw urządzeń torsyjnych do kabli;

Otwór w przewodzie zasilania i otwór drenażowy: znajdują się na tylnej stronie pudełka;

Warunki stosowania komory badawczej zwrotnej o niskiej temperaturze w przypadku kabli wiatrowych:

1Miejsce montażu: podłoga jest płaska, dobrze wentylowana, nie ma silnych wibracji wokół, nie ma silnego wpływu pola elektromagnetycznego, nie ma palnych, wybuchowych, żrących substancji i pyłu,i istnieje odpowiednia przestrzeń użytkowania i konserwacji wokół urządzenia;

2Warunki środowiskowe:

Temperatura: 5~35 °C

wilgotność względna: ≤ 85% RH

Ciśnienie powietrza: 86 Kpa~106 Kpa

3Warunki zasilania:

Zasilanie AC380V, trójfazowe czterodrukowe + ochronny drut uziemiony

Dopuszczalny zakres wahań napięcia: AC (380 ± 38) V

Dopuszczalny zakres wahań częstotliwości: (50 ± 0,5) HZ

Opór uziemienia drutu PGND jest mniejszy niż 4 Ω
