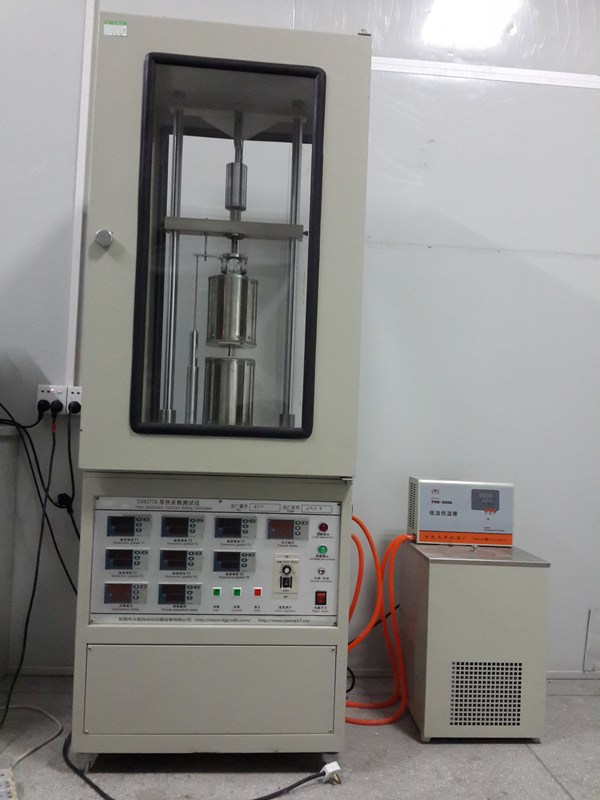

DX8377B Metoda przepływu ciepła w badaniu przewodności cieplnej

DX8377B Badanie przewodności cieplnej (metoda przepływu ciepła)

1. Przegląd

Ten przyrząd sprawdza głównie odporność termiczną cienkich przewodników cieplnych, stałych materiałów izolacyjnych, tłuszczu cieplnego, żywic, gumy, porcelany z tlenkiem berilu,Porcelana aluminowa i inne materiały, a także odporność termiczną na kontakt na powierzchni stałej i przewodność cieplną materiałów.i ramy obudowy mogą wykrywać materiały w stanie proszku i materiały pastowe.

Norma referencyjna instrumentu: MIL-I-49456A (płytka izolacyjna, żywica przewodząca ciepło, wzmocnienie włókna szklane przewodzące ciepło);GB 5598-85 (Metoda określania przewodności cieplnej porcelany z tlenku berylu); ASTM D5470-2006 (standardy badawcze właściwości przeniesienia ciepła cienkiego cieplnie przewodzącego materiału izolacyjnego), itp.

Funkcje przyrządu: z automatyczną podciśnieniem, automatycznym urządzeniem pomiarowym grubości i podłączony do komputera w celu uzyskania automatycznej kontroli.Instrument przyjmuje wykrycie 6-punktowego gradientu temperatury, co zwiększa dokładność badań. Może wykrywać krzywą oporu cieplnego w różnych ciśnieniach,i zoptymalizowany model matematyczny może być używany do pomiaru wielu parametrów, takich jak przewodność cieplna i odporność cieplna materiału, a także odporności termicznej kontaktowej na interfejsie.

Jest szeroko stosowany w szkołach wyższych i uniwersytetach, jednostkach badawczych, wydziałach kontroli jakości i zakładach produkcyjnych do analizy i testowania przewodności cieplnej materiałów.

2. Główne parametry

1Rozmiar próbki: ≤ Φ30 mm

2. grubość próbki: 0,02-20 mm

3Zakres regulacji temperatury bieguna termicznego: temperatura pokojowa -99,99°C

4Zakres regulacji temperatury na biegunach zimnych: 0-99,0°C

5Zakres badań przewodności cieplnej: 0,05 ~ 45 W/m*k

6Zakres badań odporności termicznej: 0,05~0,000005m2*K/W

7Zakres pomiaru ciśnienia: 0~1000N

8Zakres pomiaru przemieszczenia: 0~30.00mm

9Dokładność badań: lepsza niż 3%

10.Metoda eksperymentalna: a. Badanie odporności termicznej próbki pod różnymi ciśnieniami. b. Badanie przewodności cieplnej materiałów. c. Badanie odporności termicznej kontaktowej.

11Komputer jest w pełni automatyczny test, a dane są drukowane.
