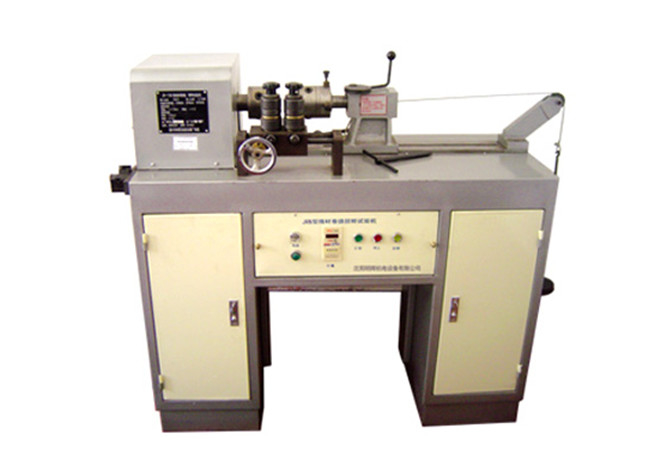

DX8440 Tester skrętu nawijania drutu

DX8440WBadanie skrętu nawijaniar

Wprowadzenie produktu:Głównie nadaje się do przeprowadzania badań skrętu i uzwojenia na prętach miedzianych, prętach aluminiowych i drutów stalowych przy określonej prędkości skrętu.Może być również stosowany do wytrzymałości skręcania różnych drutów metalowych i liczby razy film farby z emaliowanych drutów może wytrzymać skręcanie.

Metoda badania:Metoda badawcza polega na zaciskaniu obu końców próbki i przymocowaniu jednego końca na miejscu.podczas ciągłego skręcania drugiego końca o 360 o do przodu i do tyłu, aż próbka pęknie lub film farbowy na emaliowanym druku oderwie się, odkrywając przewodnik i rejestrując jego odporność na skręcanie.

Zgodność z normami:Spełniają wymagania norm badawczych GB4909.4-2009 i GB4909.7-2009.

Parametry techniczne:

Zakres średnicy próbki: pręt miedziany φ 8 mm lub mniejszy, drut stalowy Ф poniżej 3 mm

Zakres prędkości skrętu: (10, 30, 60) r.min.

Odległość między zaciskami: 0-500 mm

Działanie urządzenia: rodzaj koła

Zakres zawijania: drut aluminiowy, F 3 mm do 6 mm przy użyciu pręta rdzenia, Zaleca się ręczne zawijanie drutów stalowych poniżej F3 mm; poniżej F4 mm

Zakres pręta rdzenia: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

Wymiary zewnętrzne:1400mmx530mmx1100mm

Zasilanie: AC 220V 50/60Hz 4A

1Sekcja badawcza zakrętu

1Moc prądu stałego / 1 KM

2. Wykorzystanie urządzenia: rodzaj koła

3. Odległość między zaciskami: 0-500 mm

4Prędkość: 6~60 obrotów/min, można ustawić dowolnie

5Czas obrotu: 0-999999, można ustawić dowolnie

6Obciążenie: 5 kg, 10 kg, 15 kg

7Objętość (W × D × H) 130 × 55 × 100 cm

2, Sekcja badawcza owijania:

1Średnica pręta rdzenia: ¥1.25 ¥19.00 mm

2Średnica próbki: drut aluminiowy ¥ 1,25-¥ 6,00 mm, drut stalowy ¥ 1,25-¥ 3,80 mm

3. Prędkość wrotnika:≤8r/min, odległość przemieszczenia głowicy rdzenia: ≥ 40

4Silnik: moc 0,75 kW

5Waga: 10kg, 5kg, 2kg, 1kg

Ta maszyna jest maszyną do badania wytrzymałości i przyczepności drutów stalowych i aluminiowych, spełniającą wymagania GB/4909.7 "Metoda badania gołych drutów - badanie uzwojenia".Instrument badawczy stosowany do wiązania i skręcania drutu aluminium, drut stalowy, pręty stalowe i aluminiowy drut o stalowym rdzeniu.
