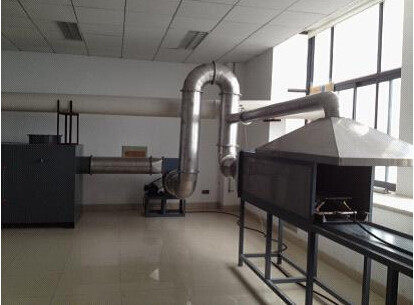

DX8332B Badanie wydajności spalania propanu drogowego

Zakres zastosowania: przede wszystkim nadaje się do testowania właściwości spalania propanu w opalanych taśmach przenośnych z tkaninami z całego rdzenia stosowanymi w kopalniach węgla.Zgodnie z MT914-2008 "Płomienne pasy przenośne z całym rdzeniem opóźniające płomień do tkanin kopalnych węglowych", sprawdzane są właściwości spalania propanu w tunelach.system wentylatora wydechowego jest aktywowany w celu oczyszczenia gazu wydechowego przez zasłonę wodną węgla aktywnego i wyładowania go, spełniające krajowe normy emisji.

Główne parametry techniczne:

1Ścieżka: Składa się z komory, zewnętrzna ściana komory jest wykonana z materiału ogniotrwałego o średnicy 25 mm, o rozmiarze wejścia 460 mm x 460 mm i długości 1676 mm.Jest podłączony do rury wydechowej o średnicy 300 mm poprzez 1łącznik stożkowy o grubości 0,5 mm ze stali nierdzewnej

2. kapsula wydechowa: składa się z stali nierdzewnej o grubości 1,5 mm, umieszczona bezpośrednio nad komorą badawczą, służąca do wydobywania dymu, który rozprasza się z zewnątrz pieca podczas procesu badania;

3. uchwyty: stosowane do umieszczania prób na taśmie przenośnej.

4. palnik benzynowo-alkilowy: składa się z sześciu wtryskiwaczy spalania, z dyszą nachyloną do środka pod kątem 45 °

5. materiały badane: ≥ 95% wypełnione gazem propanowym (podane przez użytkownika );

6. próbki: pas przenośny oporowy

7. urządzenie ważące: stosowane do ważenia masy próbki taśmowej i butli gazowej przed i po badaniu; 30 kg/0,001 kg

8. anemometr: umieszczony na linii środkowej w odległości 310 mm od podłogi komory i 285 mm od wejścia komory;

9. Termokopły: typu K, o średnicy zewnętrznej nieprzekraczającej 3 mm; średnica drutu 0,5 mm, dokładność nie niższa niż poziom II, zakres 1300 °C;

10System sterowania temperaturą: sterowany przez komputer, sygnał miliwoltowy generowany przez termopar jest przesyłany do deski regulacyjnej sygnału.Sygnał analogowy jest przekształcany w sygnał cyfrowy za pomocą karty pozyskiwania danych, a następnie sterowane i raportowane przez oprogramowanie komputerowe;

11. Timer: rozdzielczość: 0,1 s, błąd nie większy niż 1 s/h

12. miernik przepływu paliwa: 35~350L/h regulowany, dokładność sterowania ± 2L/h

13Dokładność kontroli zużycia paliwa: 565 ± 2 g/50 min

14. napięcie zasilania: AC380V 50Hz trójfazowy system pięciodrukowy;

15zużycie energii: 4,01 kW;

16Temperatura środowiska badawczego: 5 °C -30 °C

17- skręcanie pionowe 6800 * 4400 * 2700 mm lub pozioma linia prosta 9500 * 1800 * 2700 mm.

Skład urządzenia: składa się z czterech głównych części: głównego urządzenia sterującego, urządzenia dmuchawy, uchwytu spalania i dyszy spalania.

Skrzynka sterująca jest ruchoma.

Oczyszczanie powietrza wentylatora wydechowego: po zainstalowaniu przewodu wydechowego na wentylatorze wydechowym powietrze przechodzi przez tunel, a przepływ powietrza jest kontrolowany przez zawór sterujący.

Materiał ramy wykonany jest z wysokiej jakości spawania kwadratowego ze stali nierdzewnej 304, a materiał skrzynki sterującej to elektrostatyczna blacha stalowa (t = 1,2 mm).który jest bardziej gładki i piękny.

Lampa rozpylająca: materiał SUS304, wyprodukowany przez naszą firmę.

System sterowania:

1 Pudełko sterowania przyjmuje system sterowania przekaźnikiem, a wszystkie elementy elektroniczne pochodzą z wiodących krajowych marek, co może lepiej zapewnić wydajność pracy i dokładność wykrywania maszyny.

2 Temperatura przyjmuje importowany inteligentny kontroler temperatury P.I.D (z automatyczną funkcją obliczania) oraz wysokiej precyzji czujnik termoparów PT100 i zegar.

3 Urządzenie wyposażone jest w następujące urządzenia zabezpieczające: zabezpieczenie przed przeciążeniem mocy, zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem obwodu sterującego oraz zabezpieczenie przed bardzo wysoką temperaturą.
