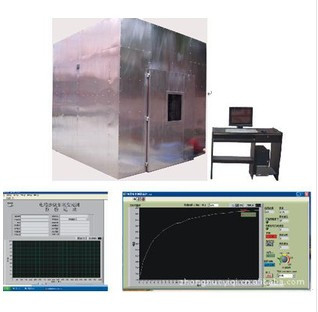

DX8330 Maszyna do testowania gęstości dymu drutu i kabla

DX8330Wurządzenie do badania gęstości dymu w drukarce i kablu

Zakres zastosowania:Używane głównie do określania stężenia dymu uwalnianego przez kable i kable optyczne podczas spalania w określonych warunkach.

Zgodność z normami:Spełniają wymagania norm badawczych GB/T17651.1-1998 i IEC61034-1-2 "Pomiar gęstości dymu kabli i kabli optycznych w szczególnych warunkach spalania".

Główne cechy:Ta maszyna badawcza obejmuje profesjonalną wiedzę z zakresu mechanicznych, optycznych i elektronicznych aspektów.z korzyściami, takimi jak rozsądna struktura, stabilna wydajność i łatwa obsługa; interfejs operacyjny Windows XP, styl LabVIEW i kompleksowy mechanizm bezpieczeństwa.wyniki pomiarów są wyświetlane w czasie rzeczywistym i dynamicznie rysuje się idealną krzywąDane mogą być trwale zapisywane, odzyskiwane i drukowane, a raporty mogą być drukowane bezpośrednio.

Zasada: Optyczny system pomiaru gęstości dymu w przypadku kabli palących lub kabli optycznych w określonych warunkach składa się z źródła światła, odbiornika fotokomórek krzemowych i systemu komputerowego.Światło generowane przez źródło światła przechodzi przez 3m × 3m × 3m gęstości dymu laboratorium tworzy jednolity wiązek światła o średnicy 1.5 ± 0,1 m na ścianie naprzeciwko źródła światła, a fotocella zainstalowana w środku wiązki wykrywa intensywność wiązki ze źródła światła.Jeżeli w komorze spalania powstaje duża ilość dymu z powodu spalania kabli lub kabli optycznych, dym pochłania część energii fotoelektrycznej, osłabiając natężenie wiązki fotokomórki krzemowej.przepuszczalność Tt z liniową odpowiedzią w stosunku do początkowych 100% można obliczyć.

Komora spalania:Cała komora spalinowa jest zamocowana na kwadratowym uchwytzie ze stali nierdzewnej o grubości 1,5 mm SUS304.

Rozmiar komory spalania:3M x 3M x 3M, o łącznej powierzchni 27 metrów sześciennych. Może to być konstrukcja ścienna z cegły lub konstrukcja stalowa, wybrana przez klienta;

Struktura wyposażenia:Z przodu znajduje się szklane okno obserwacyjne, a na przeciwległych ścianach po obu stronach zainstalowane jest przezroczyste okno uszczelniające o wymiarach 100 mm x 100 mm,umożliwiające przejście wiązki świetlnej poziomego urządzenia pomiarowego światłaWysokość środka okna uszczelniającego od ziemi wynosi 2150 mm. Na dole znajduje się kilka otworów wentylacyjnych, z otworami wentylacyjnymi o wymiarach 100x500 mm (50 centymetrów kwadratowych).Podłoga jest wyposażona w sześć kół, a górna część sześciu kół jest wyposażona w wentylatory wydechowe.

System pomiaru optycznego:

Źródło światła: importowana lampa halogenowa kwarcowa, moc nominalna: 100W, napięcie nominalne: 12V, nominalny zwrot światła: 2000-3000Lm

Odbiornik:Jest to fotoczelka krzemowa o przepuszczalności światła 0% wskazująca na brak przepuszczalności światła i przepuszczalności światła 100% wskazująca na całkowite przepuszczalność światła bez przeszkód.Odpowiedź widmowa jest dopasowana do widmofotometru Międzynarodowego Komitetu ds. Oświetlenia (CIE).

Instalacja:Na jednym końcu rury o długości 150 cm z otwartym na kurz oknem na drugim końcu.

Przepuszczalność światła 0% oznacza brak przepuszczalności światła, natomiast przepuszczalność światła 100% oznacza całkowite przepuszczalność światła bez przeszkód.

Standardowe źródło zapłonu: źródło zapłonu to 1,0 l alkoholu. Konfiguracja: etanol 90%, metanol 4%, woda 6%

Tacy na alkohol (łódka do spalania): wykonane ze stali nierdzewnej o grubości 1,0 mm, o powierzchni dolnej 210x110 mm, powierzchni górnej 240x140 mm i wysokości 80 mm,

Pozycja instalacji:Wysokość tacki alkoholowej od podłogi wynosi 100 mm, co umożliwia krążenie powietrza.

Mieszanie dymu:Korzystanie z wentylatora stacjonarnego do równomiernego rozprowadzania dymu w komorze spalania.Podczas eksperymentu, powietrze było oddychanie poziomo przez wentylator.

Badanie w miejscu pustej: celem jest regulacja temperatury wewnątrz komory spalania w celu osiągnięcia określonej temperatury,i spalić lampę alkoholową, aby osiągnąć temperaturę 25 ± 5 °C w komorze spalania.

Urządzenie do pomiaru temperatury: czujnik temperatury jest zainstalowany na wysokości 1,5 metra od ziemi i 0,5 metra od ściany wewnątrz drzwi.

Akcesoria losowe: w tym zestaw oprogramowania do pomiaru przepuszczalności, które może wyprowadzać krzywe i raporty.

Włączając jeden komputer i jedną drukarkę: Komputer wyposażony jest w markę Lenovo w następujący sposób: procesor: E4300 Płytka główna: Asus P5KPL Pamięć: Kingston 2G; Wyświetlacz dysku twardego 160G: 15-calowy napęd LCD:Samsung DVD; w tym układ wydechowy z dymu ze stali nierdzewnej (za pomocą silnego wydechowego dymu i sterowania przełącznikiem elektrycznym, jak pokazano na rysunku)

Sugerowane wymiary rezerwowane do umieszczenia tego instrumentu w laboratorium: wysokość 4,5 m x głębokość 4 mx długość 6 m

Wymóg temperatury pomieszczenia laboratoryjnego: 25±5°C

warunki użytkowania środowiska: płaska podłoga, dobre wentylacje, wolne od gazu palnego, wybuchowego, korozyjnego i pyłu; nie ma w pobliżu silnego źródła promieniowania elektromagnetycznego;Pozostawić odpowiednie miejsce konserwacji wokół sprzętu.

Temperatura: 5°C do 30°C.

Ciśnienie powietrza: 86-106 kPa.

Zasilanie: AC220V/50HZ.

Dopuszczalny zakres wahań napięcia: 380 V ± 10%.

Dopuszczalny zakres wahań częstotliwości: 50 Hz ± 1%.

Użytkownicy muszą skonfigurować odpowiednie przełączniki powietrza i zasilania na miejscu instalacji,i ten przełącznik musi być niezależny i przeznaczony do użytku tego sprzętu.

W przypadku gdy urządzenie nie działa, temperatura otoczenia powinna utrzymywać się w zakresie 0-45°C

1. Urządzenie pomiarowe optyczne:

A. Importowana lampa halogenowa kwarcowa ze źródłem światła: moc nominalna: 100 W, napięcie nominalne: 12 V, nominalny zwrot światła: 2000-2000-

3000Lm

B. Odbiornik: To fotoczelka krzemowa o przepuszczalności światła 0% wskazująca na brak przepływu światła,i przepuszczalność światła 100% wskazująca na całkowite światło przechodzące bez przeszkód.

2Standardowe źródło zapłonu:

A. Źródło zapłonu to 1,0 l alkoholu

B. Tacy na alkohol: wykonane ze stali nierdzewnej, o powierzchni dolnej 210110 mm, powierzchni górnej 240140 mm i wysokości 80 mm ze szkła kwarcowego,

3Mieszanie dymu: użycie wentylatora biurowego do równomiernego rozprowadzania dymu w komorze spalania.

4. Badanie na próżni: palić lampę alkoholową w celu osiągnięcia temperatury 25 ± 5 °C w komorze spalania.

5Urządzenie pomiaru temperatury: czujnik temperatury jest zainstalowany na wysokości 1,5 metra od podłoża i 0,5 metra od ściany wewnątrz drzwi.

6Zawiera zestaw oprogramowania do pomiaru przepuszczalności, które może wyprowadzać krzywe i raporty.

7W tym jeden komputer (drukarka samoobsługowa)
