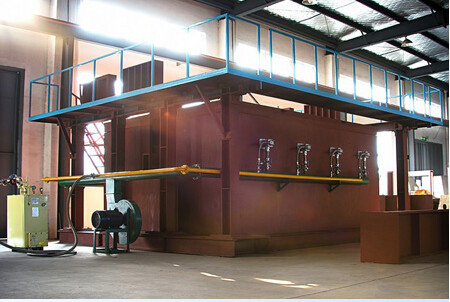

DX8364 Wyposażenie do badań odporności na ogień składników budowlanych Piece pionowe i piece poziome EN13381-8

Piekarnik poziomy:

Zakres badania:

1. ściany nośne betonowe z pojedynczym obszarem ognia 3000 × 3000 mm, konstrukcja stalowa ściany nośne z warstwą ochronną (powietrzne powłoki),ściany nośne płytki kulowej ze stali lekkiej, ściany nośne z kleju itp., oraz określenie temperatury wybranych punktów o różnych przebiciach i różnych szerokościach wewnątrz ściany.

2Inteligentne urządzenie do badania odporności na ogień ścian niestopowych

Wielkość netto pieca wynosi 4200×4800×1500 (mm), a powierzchnia ognia próbki wynosi 4200×4800 (mm)

Zakres badań: może wykrywać odporność ogniową symetrycznych i asymetrycznych próbek konstrukcyjnych w tych samych warunkach pracy w tym samym czasie, np.: drzwi i okna ognioodporne,szklane, materiały zapasowe ognioodporne itp., a także mogą przeprowadzać badania odporności ogniowej na dużych ognioodpornych ścianach ściennych i elementów ognioodpornych ścian ściennych, takich jak super duże zapory ogniowe,Ściany rozdzielcze szklane ognioodporne i żaluzje ognioodporne, z wysoką wydajnością i może badać kilka różnych lub podobnych próbek jednocześnie.

3Inteligentne urządzenie do badania odporności na ogień kolumny nośnej,

Wielkość netto pieca wynosi 3000 × 3000 × 4700 (mm), a wysokość ognia próbki wynosi 3000 ~ 4600 mm (całkowita wysokość kolumny wynosi 3600 ~ 5200 mm).Maksymalny rozmiar przekroju poprzecznego próbki wynosi 800 mm × 800 mm lub Φ800 mm.

Całkowite obciążenie osiowe wynosi 15000kN, a górne i dolne obciążenia ekscentryczne wynoszą po 1000kN.

Zakres badania:

1Wysokość kolumny wynosi 3600~5300mm, wysokość ognia 3000~4700mm,oraz badanie odporności ogniowej kolumn betonowych o różnych kształtach i rozmiarach przekroju poprzecznego, noszących pojedyncze i wielokrotne obciążenia kompozytowe.

2Wysokość kolumny wynosi 3600~5300mm, wysokość ognia 3000~4700mm,a badanie odporności na ogień kolumny konstrukcji stalowej z warstwą ochronną (powietrzną powłoką) jest poddawane różnym kształtom i rozmiarom przekroju poprzecznego pojedynczych i wielokrotnych obciążeń z kompozycji.

3- określenie temperatury wybranych punktów pomiarowych z różnymi przecinkami i różnymi głębokościami wewnątrz kolumny.

4Badanie odporności ogniowej innych przedmiotów (takich jak sejfy), które płoną ze wszystkich stron.

Inteligentne urządzenie do badania odporności na ogień tłumiącego ogień.

Zakres stosowania:Jest odpowiedni do nośnych i nienasyconych elementów, takich jak ściany, belki, kolumny, podłogi, sufity i dachy, a inne konstrukcje, akcesoria lub konstrukcje mogą być używane jako odniesienia.Ta maszyna badawcza nadaje się do badania wszystkich elementów normy GB/T9978..1~9 i ISO834-1~9 standardów.

= Zgodne z normami:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Metody badań odporności pożarowej na elementy budowlane część I: wymagania ogólne", ISO834-1:1999 "Test odporności pożarowej na elementy budowlane część I:Ogólne wymagania"

Główne parametry:

Laboratorium: 4,5M (długość) x 4,5M (szerokość) x 3,5M (wysokość), stosowanie w pomieszczeniach wnętrza materiałów izolacyjnych o wysokiej temperaturze.

Urządzenie do ładowania: do przenoszenia żurawia powietrznego w budynku stosuje się ładowanie mechaniczne.

Ramka nośna: połączona z uchwytem klinem na ramie przez cztery rolki.

Termokopły: w tym termokopły piecowe, pary cieplne z tyłu, termokopły ruchome, termokopły wewnętrzne i termokopły o temperaturze otoczenia są rozmieszczone w różnych obszarach.

Sonda pomiarowa ciśnienia pieca: sonda pomiarowa w kształcie T, dokładność pomiaru ± 2Pa

Sonda pomiarowa próby: średnica 6 mm ± średnica 0,1 mm ± średnica 0,2 mm

System spalania: system dystrybucji gazu (w promieniu 10 metrów), rzucacz płomieni (nie mniej niż 20) i zawory regulacyjne

Źródło gazu spalinowego: propan o czystości większej niż 95%, gaz skroplony (podany przez użytkownika)

Przepływ gazu: 0~100L/min Dokładność pomiaru 2,5 stopnia

Przepływ powietrza: 0~50m3/min Dokładność pomiaru≤±0,5m3/min

Pojemność zbiornika gazu: ≥ 50 kg × 6

System regulacji temperatury pieca: maksymalny punkt pobierania próbek wynosi 10 punktów

system wentylacyjny i tłumik sterujący itp.

Zakres pomiaru ciepła promieniowania na powierzchni przeciwpożarowej próbki: 0~10W/cm2

Regulacja temperatury i ciśnienia w piecu jest realizowana poprzez podłączenie komputera RS485 do systemu sterowania,i napięcie wyjściowe prądu stałego czujników badań spalania, takich jak termopary i czujniki ciśnienia, jest przekształcane w formę cyfrową, które następnie mogą być przesyłane do systemu komputerowego w celu wyświetlania i przechowywania.
