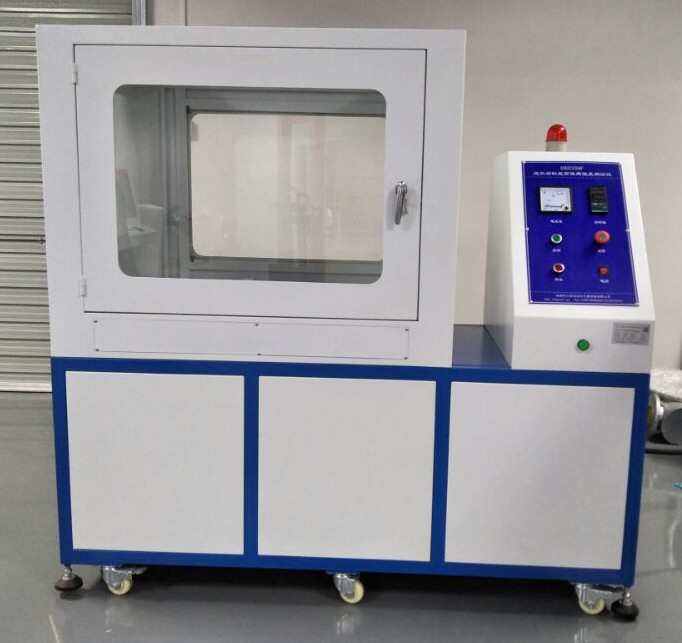

DX8359F Badanie maksymalnej temperatury materiałów termoizolacyjnych

1Zakres stosowania:Jest odpowiedni do oceny maksymalnej temperatury użytkowania produktów izolacyjnych, takich jak materiały izolacyjne, felty, koce, bloki,Płyty i prefabrykowane powłoki rur izolacyjnych.

2. Zgodne ze standardem:Zgodnie z normą GB/T17430-1998 "Metoda oceny maksymalnej temperatury eksploatacyjnej materiałów termoizolacyjnych" odpowiednie normy nie są równoważne:ASTM C411-82 "Metoda badania właściwości powierzchniowych materiałów termoizolacyjnych w temperaturze wysokiej" ASTM C447-85 "Nieekwiwalentność powiązanych norm dla materiałów termoizolacyjnych": ASTM C411-82 "Metoda badania właściwości powierzchni ciepłej materiałów izolacyjnych wysokiej temperatury", ASTM C447-85 "Metoda oceny maksymalnej temperatury użytkowania materiałów izolacyjnych cieplnych",i ISO 8142Dodatek A: Metoda badawcza do określania maksymalnej temperatury eksploatacyjnej prefabrykowanych muszek z wełny mineralnej.

3. Cechy produktu:Narzędzia maszynowe CNC są używane do obróbki i formowania, a kształt łuku jest piękny i hojny.Pozostałe części wykonane są z stali 45* z gęstszą powłoką powierzchniową/surowej stali nierdzewnej SUS304.

4Główne parametry techniczne:

4.1Płytka grzewcza:wykonana z stali nierdzewnej SUS304, obszar badawczy 900*450 mm, otoczona warstwą ochronną, szerokość 80 mm. Na dolnej powierzchni płyty grzewczej,nie mniej niż pięć termoparów określa jej temperaturę powierzchni, z których cztery są mocowane na przekątnej powierzchni grzewczej płyty grzewczej i znajdują się w odległości 150 mm od każdego rogu, a piąta termopara umieszczona jest w środku płyty grzewczej.Temperatura mierzona w dowolnym punkcie nie może być niższa od wymaganej temperatury, a różnica wynosi +5% lub +15°C (która z tych wartości jest mniejsza)..

4.2. Rurka grzewcza:(Proszę skontaktować się z 13450023619 dla szczegółów) Jest wykonany ze stali nierdzewnej SUS304, o długości 2M i nominalnej średnicy 88mm, 108mm i 133mm.umożliwiające indywidualne badanie prefabrykowanych osłon rur izolowanychKoniec rury grzewczej powinien być wyposażony w sekcję ochronną o długości nie mniejszej niż 75 mm oraz dodatkowy grzejnik w celu zapobiegania nadmiernej utracie ciepła na końcu próbki.Termokopla jest instalowana co 0..3m w celu określenia temperatury powierzchni rury grzewczej.Temperatura mierzona w dowolnym punkcie nie może być niższa od wymaganej temperatury, a różnica wynosi +5% lub +15°C (która z tych wartości jest mniejsza)..

4.3System pomiaru temperatury:średnica przewodu termoparów wynosi 5,0 mm,

Temperatura pomiarowa: 0-1250 °C; Temperatura jest mierzona za pomocą modułu PLC+.

4.4Część sterująca: wykorzystuje się moduł PLC, a mikroprzedsiębiorca kontroluje wyświetlenie w czasie rzeczywistym krzywej temperatury gorącej powierzchni i wydaje raport.

4.5Prędkość ogrzewania: 5°C/min lub 3°C/min.

4.6. Zbieranie temperatury: co 2 minuty i wyświetlane z krzywą;

4.7Czas reakcji termopary: < 0,5 s

4.8Błąd temperatury: ±0,5°C

4.9Błąd w czasie: 1 s/h

4.10Komputer: jeden zestaw komputera (co najmniej spełniający następujące wymagania: komputer marki pierwszej linii; procesor: Intel I5-III generacji lub wyższy; pamięć: 4G lub wyższa; dysk twardy: 500G lub wyższy; z portem seryjnym:działanie urządzenia sterującegoWyświetlacz: wyświetlacz LCD LED powyżej 20 cali, rozdzielczość powyżej 1600*900; system Windows XP. ), drukarka. Zestaw oprogramowania testowego.

4.11- Wyposażone w płaskie i czujniki:

4.12. Wyposażony w dwa zbiorniki próbkowe
