DX8427A Maszyna do badania starzenia się korony AC/DC

DX8427A Maszyna do badania starzenia się korony AC/DC

Analiza eksperymentalna starzenia się korony z gumy silikonowej, badania charakterystyki starzenia się korony AC/DC, sprzęt eksperymentalny starzenia się korony z materiału izolacyjnego złożonego,Organiczny materiał izolacyjny system testowania starzenia korony, system testowy koronowego starzenia,

Przegląd wyposażenia:

Odpowiedni dla instytucji badawczych, opracowany system testowania odporności na starzenie się korony z solidnych materiałów izolacyjnych może osiągnąć różne warunki testowania korony,i może jednocześnie przeprowadzić testy starzenia się korona na 5 próbkachW tym samym czasie system może być również stosowany do testowania odporności na napięcie materiałów izolacyjnych przeciw wyładowaniu korony;Może przeprowadzać systematyczne badania eksperymentalne na temat zjawiska starzenia się korona gumowego silikonu HTV w różnych warunkachJednocześnie rozwój tego systemu ma zapewnić standardową platformę testową dla krajowych badań nad odpornością na starzenie się materiałów izolacyjnych.które pomogą przeprowadzić badania nad cechami odporności na starzenie się różnych materiałów izolacyjnych.

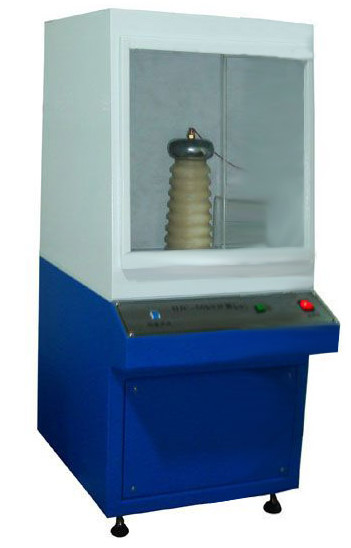

Główne składniki:1) Urządzenie do generowania korona, 2) System pomiarowy, 3) System ochrony, 4) System kontroli i monitorowania środowiska.Rzeczywiste urządzenie systemu badań odporności na starzenie się korony dla materiałów izolacyjnych stałych jest przedstawione na rysunku 1.

Normy odniesienia dla urządzeń:

Zwróć się do amerykańskiego standardu testowego ASTM D2275-14 "Standardowa metoda badania odporności na napięcie powierzchniowe materiałów izolacyjnych stałych do częściowego rozładowania (Corona) ".

Parametry techniczne:

(1) Urządzenie do generowania korona:

1. Korzystając z transformatora testowego bez korony z częstotliwością zasilania YDT-5/50, zakres napięcia: 0-50KV

2. Regulator napięcia automatycznie wraca do zera po uruchomieniu;

3. zamknięcie pozycji zerowej, z automatycznym wzrostem i spadkiem napięcia;

4. Importowany ochronnik przed wyciekiem, niezawodna ochrona bezpieczeństwa osobistego;

5. funkcje ochrony przed prądem, próg i inne funkcje ochrony bezpieczeństwa;

6Wyświetlacz napięcia i prądu, dokładność pomiaru ± 0,2%, napięcie awaryjne utrzymywane;

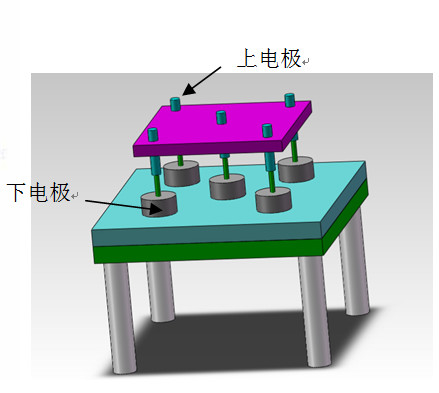

7. Elektrodę eksperymentalną: Elektrodę przyjmuje tradycyjny tryb płyty igłowej do symulacji wyładowania końcówki korony w polu. Elektrodę igłową ze stali nierdzewnej o promieniu zakrzywienia 0.2 mm jest używany jako górna elektroda, a jako dolną elektrodę użyto elektrody z miedzianą płytką o średnicy 30 mm. Cały układ elektrodowy składa się z 5 zestawów elektrod z igły,jak pokazano na rysunku 3 (wysokonapięciowe kondensatory zanurzone w oleju)

8Odległość między elektrodami: 100 mm

9Liczba elektrod: 5

10Odległość między elektrodą końcówki igły a próbką jest regulowana, przy czym odległość regulowana wynosi 15 mm.

11. Moc znamionowa transformatora wysokiego napięcia: 5 KVA;

12. Nominalne napięcie wejściowe/wyjściowe: 200V/50KV;

13. Narysowany prąd wejściowy/wyjściowy: 20A/0,04A;

14System sterowania: przyjmowanie sterowania Siemens PLC

15Pięć opcji prędkości dla wzmocnienia: 5V, 50V, 100V, 500V, 1000, 2000V można ustawić dowolnie;

16. wyposażone w funkcje ochrony przed wyciekiem, przeciążeniem, zwarciem, awarią i wysokim napięciem;

17Komponenty przyrządu: składają się z elektrycznego regulatora napięcia kontaktowego, skrzynki sterującej, rezystora ochronnego i skrzynki elektrodowej;

18To urządzenie może wykonywać starzenie się korony, rozbijanie napięcia i wytrzymać testy napięcia jednocześnie;

19. rozbiórek napięcia wyposażony w elektrody ze stali nierdzewnej klasy 25 i 75, oraz zestaw wysokotemperaturowych stanowisk badawczych

20Badanie starzenia się korony wyposażone jest w 5 zestawów elektrod igłowych, elektrod miedzianych i zestaw stojaków próbkowych.

21Zestaw profesjonalnego oprogramowania do testowania

22. Zestaw komputerów markowych wyposażonych w drukarkę:

(2) Urządzenia kontroli środowiska

1. Czujnik temperatury: używając wysokiej precyzji czujnika P-T-100 z Tajwanu

2Metody kontroli temperatury i wilgotności: Zrównoważona metoda kontroli temperatury i wilgotności (BTHC)

3Zakres temperatury: -10 °C~150 °C można ustawić

4. Pomiar wilgotności 20-98% RH

5Dokładność kontroli temperatury i wilgotności: ± 0,2 °C; ± 2,5% RH

6. Jednolitość wewnątrz komory temperatury i wilgotności: ± 0,5 °C~± 0,2 °C; ± 4,0% RH

7Dokładność rozdzielczości sterownika: ± 0,01% °C; ± 1% R.H.

8Prędkość ogrzewania: ≥ 2,5 °C/min

9Prędkość chłodzenia: średnia 1 °C/min

10Odchylenie temperatury: ≤ ± 0,5 °C w temperaturze -10 ~ +99 °C, ≤ ± 1,0 °C w temperaturze 100 ~ + 150 °C

11Odchylenie wilgotności ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Wysokiej jakości płytka stalowa walcowana na zimno materiał zewnętrznej powłoki, elektrostatyczna farba pieczeniowa w wysokiej temperaturze materiał wewnętrzny pudełka, płytka ze stali nierdzewnej (SUS304)

13Materiał termoizolacyjny: pianka poliuretanowa o wysokiej gęstości + włókna szklane

14Okno obserwacyjne to trójwarstwowe szkło próżniowe.

15Oświetlenie wewnątrz pudełka: urządzenia oświetleniowe projekcyjne pod szerokim kątem, drzwi dwuwarstwowe z zamkniętymi drzwiami

16Rozmiar przestrzeni wewnątrz pudełka testowego: 500 * 500 * 600 mm

17. Na ścianach wewnętrznych pomieszczenia badawczego stosuje się obróbkę izolacyjną o poziomie oporu napięcia 50 KV

(3) Wymiary urządzenia do badania starzenia korony AC/DC:

Rozmiar urządzenia do generowania korona: 850 * 740 * 1500 mm;

Rozmiar urządzenia kontroli środowiska: 700 * 1100 * 1700 mm;

(4) System pozyskiwania danych dla maszyny do testowania starzenia korony AC/DC

1Wykorzystując 16-bitową precyzyjną kartę pozyskiwania danych PCI firmy Advantech, zakres napięcia sygnału wejściowego wynosi ± 5V lub ± 10V, a szybkość pobierania próbek wynosi 3 ms/s.Może jednocześnie zbierać wiele sygnałów prądu i napięcia korony, a wyniki pomiarów przesyłane są do komputera do przetwarzania.

2Przyjazny interfejs oprogramowania LabView może wyświetlać formę fali napięcia korony; może wyświetlać ilość ładunku dodatnich i ujemnych półcykli prądu rozładowania korony,a także trend energii wyładowania w czasie.

3Po przeprowadzeniu eksperymentu dane z badań mogą zostać wygenerowane w raporcie i wydrukowane lub zapisane.

(5) Główne akcesoria urządzenia do badania starzenia korony AC/DC

1. 1 generator korony

2. 1 urządzenie sterujące środowiskiem

3Jeden komputer markowy.

4Zestaw profesjonalnego oprogramowania zbiórki

5Włóż jeden.
