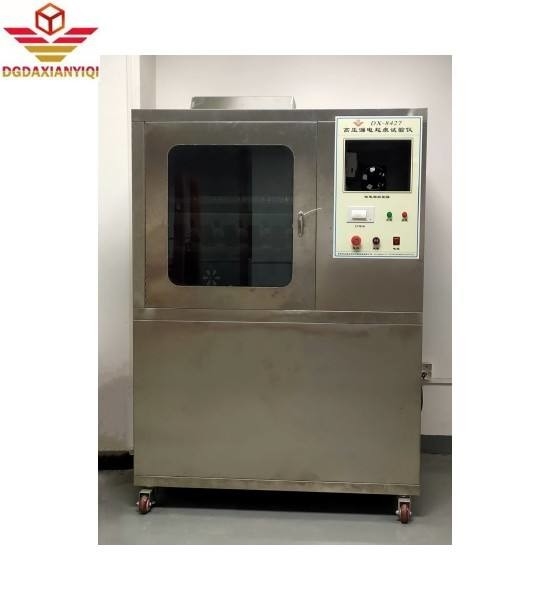

DX8352 Maszyna do badania śladów przecieków do symulacji warunków materiału izolacyjnego

DX8352 Urządzenie do badania śladów przecieków

Wprowadzenie:

Zasada podstawowa:Pod wpływem wilgotnych i zanieczyszczonych środowisk na produktach elektrycznych może wystąpić wyciek izolacji między ładowanymi częściami o różnych bieguniach lub między ładowanymi częściami a uziemionym metalem.Powstały łuk może powodować awarię i zwarcie urządzenia elektrycznego, korozję materiału z powodu wyładowania, a nawet prowadzić do pożaru.

Badanie śladu wycieku jest próbą destrukcyjną przeprowadzoną na materiałach izolacyjnych w celu symulacji powyższej sytuacji.Eksperyment polega na zastosowaniu określonego napięcia i zrzuceniu określonej objętości zanieczyszczonego płynu (00,1% NH 4 CL) na stałej wysokości (35 mm) przez 30 sekund na powierzchni materiału izolacyjnego między elektrodami platynowymi określonych rozmiarów ((2 mm × 5 mm),ocena tolerancji powierzchni materiału izolacyjnego stałego pod działaniem połączonym pola elektrycznego i zanieczyszczonego medium, oraz określić względny wskaźnik śledzenia (CT1) i wskaźnik odporności na śledzenie (PT1).

Szczegółowy opis parametrów technicznych:

Zgodny z normą: spełnia wymagania normy badawczej GB/T4207.

Przy użyciu prostokątnej elektrody platynowej siły wywierane przez dwie elektrody na próbkę wynoszą odpowiednio 1,0 ± 0,05 N.

Wykorzystane napięcie można regulować w zakresie od 100 do 600 V (48-60 Hz).Jeżeli prąd wycieku z zwarcia w obwodzie badawczym wynosi 0 lub więcej.5A, utrzymuje się go przez 2 sekundy, przekaźnik działa, odcina prąd i wskazuje, że obiekt badawczy nie jest kwalifikowany.

Stała czasu urządzenia do kroplówki jest regulowana, precyzyjnie regulując objętość kroplówki 44-50 kropli/cm3 i interwał czasu kroplówki 30 ± 5 sekund.

Elektrody: dwie prostokątne elektrody platynowe o powierzchni przekroju poprzecznego 2 mm × 5 mm. Jeden krawędź końcowy ma nachylenie 30°.

Siła powierzchniowa: 1,0 ± 0,05N

napięcie badawcze: 100-600V

Maksymalny prąd badawczy: 3A

Odległość między dwiema elektrodami: 4,0 mm

Urządzenie do zrzucania: Interwał czasu zrzucania można ustawić dowolnie

Objętość komory badawczej: 0,5 M3, głębokość 60 x szerokość 95 x wysokość 90 cm

Wymiary zewnętrzne: głębokość x szerokość x wysokość: 61x 120x 105cm

Materiał pudełka zewnętrznego: stal lustrzana.
