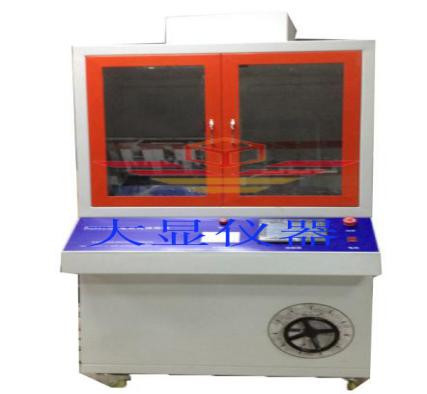

DX8427B Badanie wycieków drutu i kabla wysokiego napięcia

Używany do testowania zdolności przewodów i kabli do wytrzymania powstawania śladów elektrycznych.1% roztwór chlorku sodu przy określonej prędkości i przepływie na próbce umieszczonej pionowoJeśli prąd próbki nie przekroczy 1A w trakcie tego cyklu, próbka nie spłonie, nie będzie ciągłego łuku między elektrodą a ziemią,i w próbce nie wystąpi żadne zjawisko rozpadu, wówczas próbka jest uważana za kwalifikowaną.Przystosowana do kabli z pojedynczym rdzeniem i może być również stosowana do wykrywania kabli wielordzeniowych.

Zakres zastosowania: stosuje się go w celu określenia zdolności przewodów i kabli do odporności na uszkodzenia spowodowane śladami elektrycznymi spowodowanymi wyciekiem powierzchni w brudnych warunkach.

Zgodność z normami: zgodność z wymogami metod badawczych GB/T 3048.1-2007 dla właściwości elektrycznych drutów i kabli oraz GB/T 3048.Metody badań 7-2007 dla właściwości elektrycznych przewodów i kabli: Część 7: Wymagania normy badania odporności na ślady elektryczne.

parametr echniczny

Władowanie badawcze: 0~6000v regulowane

Prąd badawczy: maks. 2A

Prąd alarmowy: 1 A

Regulator napięcia: 10KVA Wyjście 0~250v

Transformator wysokiego napięcia: 10KVA Wyjście 0~5000v

Klempy elektrodowe: wykonane wyłącznie z miedzi

Ramka izolacyjna próbki: wykonana z wysokiej izolacji teflonu

Urządzenie do rozpylania płynu: zasięg rozpylania 1,2 m, prędkość rozpylania 3 m/s, objętość rozpylania 0,5 mm/min

Urządzenie wykrywające przepływ prądu: przyjmuje się wyłącznik o wysokiej czułości.zasilanie zostanie automatycznie wyłączone i sygnał alarmowy zostanie wyłączony

System sterowania: Przyjęcie precyzyjnego sterowania ekranem dotykowym Siemens PLC+Weinview, z dokładnym opryskiem, dokładnym czasem, prostą obsługą i automatycznym rejestrowaniem danych, bez rejestracji i obliczeń.

Urządzenie zabezpieczające przed wyciekiem: urządzenie jest wyposażone w urządzenie wykrywające wycieki o wysokiej czułości,który może natychmiast wyłączyć zasilanie i alarm, gdy wystąpi wyciek obudowy lub przepływ, skutecznie chroniąc bezpieczeństwo osobiste operatora i niezawodność sprzętu.

Obsługa wewnętrzna: wnętrze jest uszczelnione płytą epoksydową odporną na korozję i izolacyjną, która ma działanie izolacyjne i zapobiega korozji

Wielkość urządzenia: L1300mm*W800mm*H1700mm

Zasilanie: 220V 50/60hz

Masa sprzętu: 120 kg

Skład i właściwości urządzenia: część sterująca elektrycznie, urządzenie rozpylające, generator wysokiego napięcia, regulator napięcia i urządzenie do zbierania płynów z ścieków;Zewnętrzna część sprzętu wykonana jest ze stali nierdzewnej, a wnętrze jest uszczelnione płytami epoksydowymi odpornymi na korozję i izolacyjnymi, skutecznie zapobiegając wyciekom prądu i zanieczyszczeniu płynu korodowaniem powłoki metalowej.

Jest to jeden z głównych produktów naszej firmy. Jest wspólnie opracowany przez naszą firmę i Guangzhou CVC centrum testowania kabli.Wykorzystuje inteligentną technologię sterowania PC + PLC do automatycznego pomiaru i sterowania cyklem opryskiwania i maksymalnym czasem opryskiwania. Dane z testu można przechowywać i drukować; część sterująca rozpyleniem jest wykonana z pudełka ze stali nierdzewnej, a basen do rozpylania jest wykonany z przezroczystej płyty akrylowej, podobnej do kryształu, która jest piękna i elegancka.Instrument jest humanizowany., prosty w obsłudze, łatwy w obsłudze i bezpieczny do wyświetlania śladów wycieków wysokiego napięcia z fabrycznym napięciem sprzedaży 5000V.
