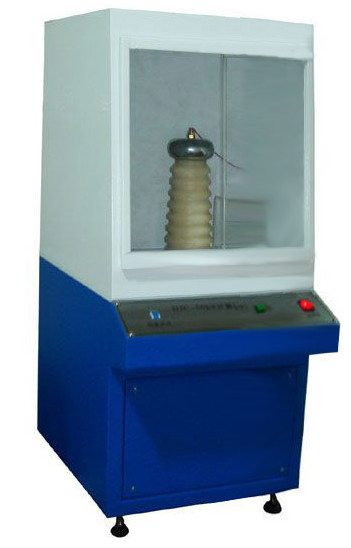

DX8427A Maszyna do badania starzenia się korony AC/DC

DX8427A Maszyna do badania starzenia się korony AC/DC
DX8427A Maszyna do badania starzenia się korony AC/DC DX8427A Maszyna do badania starzenia się korony AC/DC

Duży Obraz :  DX8427A Maszyna do badania starzenia się korony AC/DC

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: DAXIAN
Numer modelu: DX8427A
Zapłata:
Minimalne zamówienie: 1
Cena: Negocjowalne
Szczegóły pakowania: Drzewna obudowa
Zasady płatności: L/C, T/T, D/A
Możliwość Supply: Pięć zestawów miesięcznie

DX8427A Maszyna do badania starzenia się korony AC/DC

Opis
Podkreślić:

AC/DC Korona Test Machine Starzenia

,

Tester starzenia gumy Corona

,

Testery gumy AC/DC

Eksperymentalna analiza starzenia koronowego gumy silikonowej, badania charakterystyk starzenia koronowego AC/DC, sprzęt do eksperymentalnego starzenia koronowego izolatorów kompozytowych, system testowania starzenia koronowego organicznych materiałów izolacyjnych, system komory testowej starzenia koronowego,

Przegląd sprzętu:

Opracowany system do testowania odporności na starzenie koronowe stałych materiałów izolacyjnych, przeznaczony dla instytucji badawczych, umożliwia realizację różnych warunków testów koronowych i jednoczesne przeprowadzanie testów starzenia koronowego na 5 próbkach. System może być również wykorzystywany do testowania wytrzymałości napięciowej stałych materiałów izolacyjnych na wyładowania koronowe; Umożliwia prowadzenie systematycznych badań eksperymentalnych nad zjawiskiem starzenia koronowego gumy silikonowej HTV w różnych warunkach. Jednocześnie rozwój tego systemu ma na celu zapewnienie standardowej platformy testowej dla krajowych badań nad odpornością stałych materiałów izolacyjnych na starzenie koronowe, co przyczyni się do badań nad charakterystykami odporności na starzenie koronowe różnych stałych materiałów izolacyjnych.

Główne komponenty: 1) Urządzenie generujące wyładowania koronowe, 2) System pomiarowy, 3) System ochrony, 4) System kontroli i monitorowania środowiska. Rzeczywiste urządzenie systemu testowania odporności na starzenie koronowe stałych materiałów izolacyjnych pokazano na rysunku 1 (schemat fizyczny).

Normy referencyjne dla sprzętu:

Norma testowa ASTM D2275-14 "Standard Test Method for Surface Voltage Resistance of Solid Electrical Insulation Materials to Partial Discharge (Corona)" Amerykańskiego Towarzystwa Badań i Materiałów.

Parametry techniczne:

(1) Urządzenie generujące wyładowania koronowe:

1. Zastosowano transformator bezkoronowy o częstotliwości sieciowej YDT-5/50, zakres napięcia: 0-50KV

2. Regulator napięcia automatycznie powraca do zera po zadziałaniu zabezpieczenia;

3. Zamknięcie w pozycji zerowej, z automatycznym wzrostem i spadkiem napięcia;

4. Importowany wyłącznik upływowy, niezawodna ochrona bezpieczeństwa osobistego;

5. Zabezpieczenie nadprądowe, progowe i inne funkcje ochrony bezpieczeństwa;

6. Wyświetlanie napięcia i prądu, dokładność pomiaru ± 0,2%, utrzymanie napięcia przebicia;

7. Elektroda eksperymentalna: Elektroda przyjmuje tradycyjny tryb igła-płyta do symulacji wyładowań koronowych w polu. Elektroda iglicowa ze stali nierdzewnej o promieniu krzywizny 0,2 mm jest używana jako elektroda górna, a elektroda płytowa miedziana jako elektroda dolna o średnicy 30 mm. Cały system elektrod składa się z 5 zestawów elektrod igła-płyta, jak pokazano na rysunku 3 (kondensatory zanurzone w oleju wysokiego napięcia).

8. Odstęp między elektrodami: 100 mm

9. Liczba elektrod: 5

10. Odległość między elektrodą iglicową a próbką jest regulowana, z regulowanym zakresem 15 mm

11. Moc znamionowa transformatora wysokiego napięcia: 5KVA;

12. Napięcie znamionowe wejściowe/wyjściowe: 200V/50KV;

13. Prąd znamionowy wejściowy/wyjściowy: 20A/0,04A;

14. System sterowania: Sterowanie PLC

15. Pięć opcji prędkości podnoszenia napięcia: 5V, 50V, 100V, 500V, 1000, 2000V można ustawić dowolnie;

16. Wyposażony w funkcje ochrony przed upływem prądu, przeciążeniem, zwarciem, przebiciem i wysokim napięciem;

17. Komponenty instrumentu: składają się z regulatora napięcia z wyłącznikiem stykowym, skrzynki sterowniczej, rezystora ochronnego i skrzynki elektrod;

18. Urządzenie może jednocześnie przeprowadzać starzenie koronowe, przebicie napięciowe i testy wytrzymałości napięciowej;

19. Przebicie napięciowe wyposażone w elektrody ze stali nierdzewnej klasy 25 i 75 oraz zestaw stanowiska testowego do testów w wysokiej temperaturze

20. Test starzenia koronowego wyposażony jest w 5 zestawów elektrod iglicowych, elektrod płytowych miedzianych oraz zestaw stojaków na próbki do starzenia koronowego

21. Zestaw profesjonalnego oprogramowania testowego

22. Zestaw markowego komputera wyposażonego w drukarkę:

(2) Urządzenia kontroli środowiska

1. Czujnik temperatury: Zastosowano precyzyjny czujnik P-T-100 z Tajwanu

2. Metoda kontroli temperatury i wilgotności: Metoda kontroli zrównoważonej temperatury i wilgotności (BTHC) Inteligentna regulacja PID

3. Zakres temperatury: -10 ℃ ~ 150 ℃ można ustawić

4. Zakres wilgotności 20-98% RH

5. Dokładność kontroli temperatury i wilgotności: ± 0,2 ℃; ± 2,5% RH

6. Jednorodność w komorze temperatury i wilgotności: ± 0,5 ℃ ~ ± 0,2 ℃; ± 4,0% RH

7. Dokładność rozdzielczości kontrolera: ± 0,01% ℃; ± 1% R.H

8. Szybkość ogrzewania: ≥ 2,5 °C/min

9. Szybkość chłodzenia: średnio 1 °C/min

10. Odchylenie temperatury: ≤ ± 0,5 ℃ w zakresie -10 ~ +99 ℃, ≤ ± 1,0 ℃ w zakresie 100 ~ +150 ℃

11. Odchylenie wilgotności ± 2,5% RH (>75% RH), ± 4,0% RH (≤ 75% RH)

12. Niezawodna zewnętrzna obudowa ze stali walcowanej na zimno, wewnętrzna obudowa z wewnętrznej płyty ze stali nierdzewnej (SUS304) pokrytej elektrostatyczną farbą wypalaną w wysokiej temperaturze

13. Materiał izolacyjny: pianka poliuretanowa o wysokiej gęstości + włókno szklane

14. Okno obserwacyjne to trzywarstwowe okno próżniowe

15. Oświetlenie wewnętrzne komory: Urządzenie oświetleniowe z projekcją szerokokątną, drzwi dwuwarstwowe z uszczelnieniem

16. Wymiary przestrzeni wewnątrz komory testowej: 500 * 500 * 600 mm

17. Izolacja ścian wewnętrznych pomieszczenia testowego, poziom wytrzymałości napięciowej 50KV

(3) Wymiary maszyny do testowania starzenia koronowego AC/DC:

Wymiary urządzenia generującego wyładowania koronowe: 850 * 740 * 1500 mm;

Wymiary urządzenia kontroli środowiska: 700 * 1100 * 1700 mm;

(4) System akwizycji danych maszyny do testowania starzenia koronowego AC/DC

1. Zastosowano precyzyjną kartę akwizycji danych PCI firmy Advantech o rozdzielczości 16 bitów, zakres napięcia sygnału wejściowego wynosi ± 5V lub ± 10V, a częstotliwość próbkowania wynosi 3MS/s. Może jednocześnie zbierać wiele sygnałów prądu i napięcia koronowego oraz przesyłać wyniki pomiarów do komputera w celu przetwarzania.

2. Przyjazny interfejs oprogramowania LabView może wyświetlać przebieg napięcia koronowego; Może wyświetlać ładunek dodatnich i ujemnych półokresów prądu wyładowania koronowego, a także trend energii wyładowania w czasie.

3. Po zakończeniu eksperymentu dane testowe mogą zostać wygenerowane do raportu i wydrukowane lub zapisane.

(5) Główne akcesoria maszyny do testowania starzenia koronowego AC/DC

1. 1 generator wyładowań koronowych

2. 1 urządzenie kontroli środowiska

3. Jeden markowy komputer

4. Zestaw profesjonalnego oprogramowania akwizycji danych

5. W zestawie jeden
