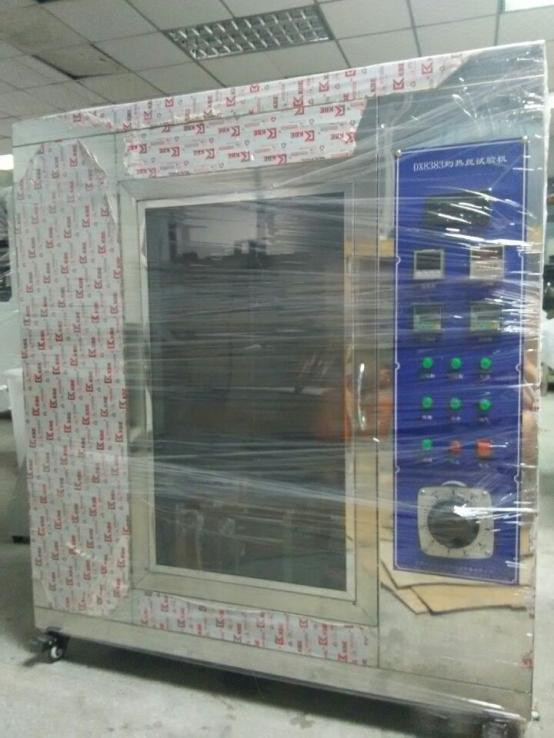

Wprowadzenie: Test gorącego drutu służy do badania stabilności produktów elektronicznych i elektrycznych podczas pracy. Sam gorący drut jest w rzeczywistości pierścieniem z drutu oporowego o określonej specyfikacji. Podczas testu musi być podgrzany do określonej temperatury za pomocą prądu, tak aby górna część gorącego drutu stykała się z próbką przez wymagany czas, a następnie można było obserwować i mierzyć jej stan. Zakres testów zależy od konkretnej procedury testowej.
Zakres zastosowania: Maszyna do testowania gorącego drutu jest głównie odpowiednia do przeprowadzania testów zagrożenia pożarowego produktów elektrycznych, elektronicznych, sprzętu AGD i ich komponentów, symulując naprężenia termiczne spowodowane źródłami ciepła lub zapłonu, takimi jak gorące komponenty lub rezystory przeciążeniowe w krótkim czasie. Nadaje się również do stałych materiałów izolacyjnych elektrycznych lub innych stałych materiałów palnych.
Zgodność ze standardami: Zaprojektowane i wyprodukowane zgodnie z wymaganiami "Metody testu żarowego drutu" w GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817.
Parametry techniczne:
1. Objętość komory testowej: 0,5M³, głębokość x szerokość x wysokość: 60x 95x 90cm
2. Wymiary zewnętrzne: głębokość x szerokość x wysokość: 61x 120x 105cm
3. Żarzący drut: Pierścień o średnicy 4,0 mm wykonany z drutu niklowo-chromowego
4. Urządzenie do pomiaru temperatury: termopara z drutu zbrojonego o średnicy 0,5 mm, wytrzymująca wysokie temperatury 1050 ℃
5. Prąd grzewczy: Przy temperaturze 960 ℃ prąd wynosi od 120 do 150A
6. Zastosuj siłę do testu: 0,8~1,2N i ogranicz głębokość docisku do co najmniej 7 mm
7. Timer: Timer do czasu trwania zapłonu (Ti) i czasu wygaszenia płomienia (Te). Zakres: 0~99,99S
8. Żarzący drut: specjalnie zaprojektowany pierścień 4 mm ± 0,04 mm Ni/Cr (80/20), poziomo nieruchomy;
9. Termopara: importowana termopara typu K o średnicy 0,5 mm, zbrojona osłona żaroodporna do 1100 ℃;
10. Temperatura elektrycznego ogrzewania gorącego drutu: 500 ℃~960 ℃ (możliwość ustawienia cyfrowego wyświetlacza), wahania temperatury<3 ℃;
11. Nacisk próbki na test gorącego drutu: 1,0N ± 0,1N (regulowany w zależności od rzeczywistej sytuacji);
12. Maksymalna głębokość penetracji: 7 mm ± 0,5 mm (regulowana w zależności od rzeczywistych warunków);
13. Prędkość ruchu próbki testowej: 10 mm/s ~ 25 mm/s.
14. Poziom surowości: Preferowane wartości czasu trwania zastosowanego płomienia testowego (ta) to: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Wysokość płomienia: Wysokość płomienia testowego wynosi 12 mm;
16. Źródło gazu: gaz testowy (dostarczany przez użytkownika).
17. Materiał obudowy zewnętrznej: Stal nierdzewna lustrzana.
Metoda testowania: Podgrzej standardowy pierścień z drutu oporowego do określonej temperatury, a następnie doprowadź do kontaktu gorącego drutu i próbki testowej z wtyczkami, gniazdami, gumą, tworzywem sztucznym i innymi produktami w warunkach testowych.
Odpowiednia metoda testowania maszyny do testowania spalania gorącym drutem:
Metoda badania palności drutu żarowego dla wyrobów gotowych (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Metoda badania palności drutu żarowego dla materiałów (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Metoda badania właściwości zapłonowych materiałów przy użyciu gorącego drutu (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Wskaźnik palności GWFI, GWFI - Wskaźnik palności drutu żarowego
Maksymalna temperatura testowa próbki o określonej grubości w trzech kolejnych testach powinna spełniać jeden z poniższych warunków:
a) W ciągu 30 sekund po usunięciu gorącego drutu płomień lub ciepło próbki testowej gaśnie, a papier opakowaniowy umieszczony pod próbką testową nie zapala się;
b) Próbka testowa nie zapaliła się.
GWIT, GWIT - Temperatura zapłonu drutu żarowego
Temperatura o 25K wyższa od najwyższej temperatury na górze gorącego drutu, która nie zapala próbki o określonej grubości w trzech kolejnych testach (30K wyższa między 900 ℃ a 960 ℃).
Wymagania dotyczące próbek: Laboratorium Materiałów SGS ma następujące wymagania dotyczące próbek testowych:
Próbka powinna mieć wystarczająco dużą płaską część o stałym rozmiarze, a płaszczyzna testowa powinna być utrzymywana w pozycji pionowej podczas testowania.
Próbki testowe można wykonać na kilka sposobów:.
Formowanie przez prasowanie, wtrysk lub odlewanie, lub wycinanie z gotowych części, takich jak blacha o wystarczająco dużej powierzchni.
Wymiary części płaskiej powinny wynosić: długość: ≥ 60 mm, szerokość (wewnątrz uchwytu): ≥ 60 mm
Zgodnie z wymaganiami tego eksperymentu, ocena palności zazwyczaj wymaga zestawu 10 próbek testowych.
