ISO 5658 Badanie rozprzestrzeniania się płomienia Ocena właściwości materialnych w zakresie opóźnień ognia

ISO 5658 Badanie rozprzestrzeniania się płomienia

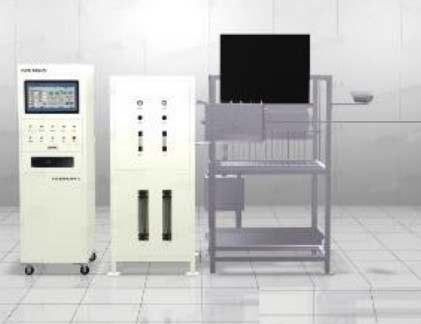

Tester rozprzestrzeniania się płomienia ISO 5658-2 został opracowany i wyprodukowany zgodnie ze standardem ISO 5658-2 i spełnia wymagania rezolucji Kodeksu FTP IMO A. 653 ((16) i ASTM E 1317.Shenzhen Demerson Flame Spread Tester ISO 5658-2 jest stosowany do określania właściwości poprzecznych płomieni produktów budowlanych, a szybkość rozprzestrzeniania się płomienia może ocenić działanie materiałów na odporność na ogień.

Urządzenie promieniuje ciepłem przez płytę promieniowania gazowego i używa importowanego miernika strumienia ciepła do kalibracji ciepła promieniowania, a próbkę zapala przez palnik mieszanego gazu,w ten sposób bada się spalanie materiału w przypadku określonego ciepła promieniowaniaPróbkę narażamy na powierzchnię, w której przepływ promieniowania jest wyraźnie skalibrowany i mierzy się czas zapłonu, stopień rozprzestrzeniania się płomienia oraz czas końcowego gaśnięcia.Próbkę należy umieścić w pozycji pionowej, przyległy do płyty promieniowania i wystawiony na powierzchnię, w której strumień promieniowania jest wyraźnie kalibrowany.i podgrzany koniec próbki jest zapalany przez gaz parowy 11111 na powierzchni.

Po zapaleniu rejestruje się rozwój frontu płomienia, a czas upływu frontu płomienia do spalania poziomo na powierzchni próbki do każdej kalibrowanej odległości.Materiały są następnie testowane pod kątem ciepła zapłonu, ciepło spalania ciągłego, przepływ krytyczny, średnie ciepło spalania ciągłego, całkowite uwalnianie ciepła i inne powiązane parametry.

Szębys:

ISO 5658-2: Eksperymenty reakcji na ogień  Rozprzestrzenianie się płomienia Część 2: Stopień rozprzestrzeniania się płomienia po bokach produktów budowlanych w układzie pionowym.

Rezolucja Kodeksu FTP IMO A. 653 ((16): Zalecenia dotyczące procedur badań łatwopalności przegród, sufitów, materiałów pokładowych

ASTM E 1317: Standardowa metoda badawcza łatwopalności powłok powierzchniowych statków

GBT28752-2012 Metoda badawcza dla bocznego rozprzestrzeniania się płomienia na pionowej powierzchni

Charakterystyka:

Pudełko wykonane jest ze stali nierdzewnej, która jest piękna i odporna na korozję; Łatwe w czyszczeniu; Ramka główna: Składa się z dwóch niezależnych części: ramy palnika i ramy nośnej próbki.Dwie części są śruby razem i mają śruby do elastycznej regulacji mechanicznej.

Źródło zapłonu: paneł promieniowania i płomieniec propanowy przywieziony z Stanów Zjednoczonych.

palnik, dwuodrukowa rurka ceramiczna o długości (200±10) mm,

Palniki zapłonowe typu cylindrowego obsługują standardowe automatyczne badania uderzenia płomienia IMO

Dwuwarstwowa siatka i powiększona perspektywa pozwalają obserwować rozprzestrzenianie się płomieni

Radiant Plate Temperature Controller: Zapobiega obrotowi płomienia w kierunku tyłu zlewu ciepła, sprawdza temperaturę wewnętrzną zlewu ciepła i płomień

Regulator przepływu ułatwia pomiar zawartości metanu podczas badania krytycznego przepływu ciepła gazu

Dostęp gazu: wyposażony w zawór obniżający ciśnienie, zawór ciśnienia zerowego, zawór temperujący, zawór magnetyczny i mieszarkę, mieszane powietrze i gaz są dostarczane do panelu promieniowania.

Dostępna jest wieloodkrywalna płyta kalibracyjna, a także przesuwny przepływ cieplny miernika ruchomego toru w celu wykrycia, czy strumień promieniowania cieplnego spełnia wymagania normy

Wyposażone w kątowo regulowane szkło widzenia (750 mm × 120 mm), szybkość rozprzestrzeniania się płomienia może być obserwowana przez lusterko szklankowe i szczotkę próbki,i może być automatycznie rejestrowana przez przełącznik stopniowy.

Próbka komina, 1 pc., zawierająca termopary kompensacyjne gazowe i kominowe.

Bezpieczeństwo wybuchoodporne, zawory niewrotne, zawory magnetyczne wyłączające we wszystkich systemach sterowania spalania paneli promieniowania zapobiegają powrocie gazu

Kamera obserwuje i zapisuje status procesu testowego w programie

Pomiar stanu przepływu ciepła płyty promieniowania w zakresie 50 mm

System pozyskiwania danych przechowuje obrazy długości rozprzestrzeniania się płomienia i charakterystyki spalania

19" ramka analityczna mierzy szybkość rozprzestrzeniania się płomienia, krytyczne przepływy i szybkość uwalniania ciepła

System palnika płyt promieniowania jest w pełni zautomatyzowany, z zapłonem iskry i blokadą bezpieczeństwa; wszystkie systemy sterowania są odporne na wybuch

Program IMO ułatwia drukowanie wszystkich kalibracji, badań i wyników badań (IMO, ISO).

System sterowania Mitsubishi PLC.

Specyfikacja

Model DX-ISO5658

Rozmiar 1,710 ((W) × 1,100 ((D) × 1,985 ((H) mm

Rozmiar konsoli 600 ((W) × 750 ((D) × 1600 ((H) mm

Zasilanie AC 220V, 50/60Hz, 30A

Waga 200 kg

Instrukcje Instrukcje dostarczone

Wydechy minimalne 30 l/min

Narzędzia Metan, komputery osobiste, gaz sprężony, kamery
