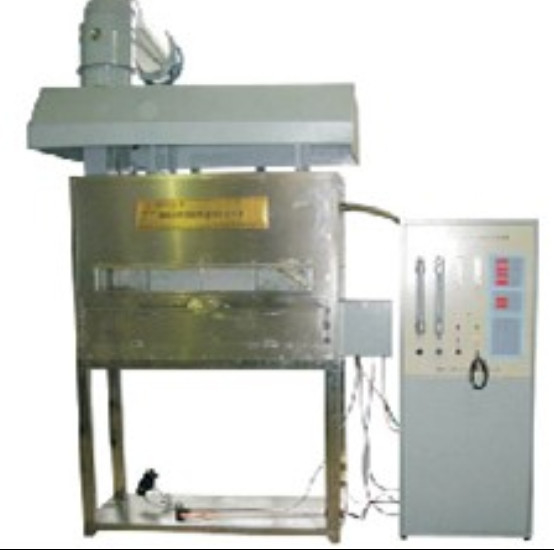

DX8401 Urządzenie do badania strumieniowego strumienia ciepła dla materiałów pokrywających podłogi 12w

DX8401 Urządzenie do badania strumieniowego strumienia ciepła dla materiałów pokrywających podłogi 12w

Zakres stosowania:

Jest on odpowiedni do badania materiałów podłogowych umieszczonych poziomo przy niewielkim zapłonie w określonych warunkach i narażonych na nachylone pole promieniowania cieplnego.Odpowiednie dla wszystkich rodzajów materiałów podłogowych. takie jak: tekstylia, dywany, korek, drewno, blachy gumowe oraz podłogi z tworzyw sztucznych oraz materiały do opryskiwania podłogi.włącznie z używanym podłożem, a zmiany materiału podłoża, materiału podwarstwa lub innych aspektów materiału wybrukowego mogą mieć wpływ na wyniki badań,i jest stosowany do testowania i opisywania właściwości spalania materiału wybrukowanego w pary reakcji termicznej na zapłon w warunkach kontroli laboratoryjnej.

Zgodne ze standardem:spełniają wymagania GB/T11785-2005 i ISO9239-1 "Określanie właściwości spalania materiałów dla wybrukowania - metoda źródła promieniowania cieplnego".

Parametry techniczne:

Zakres pomiarowy miernika strumienia ciepła: (0-15) Kw/m2;

dokładność miernika strumienia ciepła: ± 0,2 kW/m2;

dokładność miernika strumienia ciepła: < ± 3%;

Zakres pomiaru wysokiej temperatury promieniowania cieplnego: 400-600 °C, dokładność ±0,5 °C;

b) błąd w temperaturze ciała czarnego: ± 5°C;

Prędkość wydechu dymnego: (2,5±0,2) m/s;

Pojemność spalin dymnych: (39-85) m3/min;

Wykorzystanie urządzeń do wykonywania pomiarów węglowodorów

Termokopla: termokopla opancerzona ze stali nierdzewnej typu K o średnicy 3,2 mm;

Wymagania dotyczące rozkładu strumienia ciepła: przy 200 mm: (9,1±0,4) KW/m2;

Przy 400 mm: (5.0±0.4) kW/m2;

Przy 600 mm: (2,4±0,2) kW/m2;

gaz spalinowy: gaz propanowy (podany przez użytkownika);

przepływ gazu spalinowego: (0,026±0,002) L/S;

Wypalanie płomienia: średnica zewnętrzna ¢10 mm, średnica wewnętrzna ¢6 mm, otwory 35 ¢0,7 mm na rurze płomienia;

Wysokość płomienia: 60~120 mm regulowana;

System zapłonu: wysokonapięciowy zapłon elektroniczny;

Silny system wydechowy: maszyna ta jest wyposażona w silny wentylator wydechowy. Po zakończeniu badania uruchomić system wentylatora wydechowego w celu wydechowania spalin na zewnątrz.

Materiał skrzynki sterującej/składki spalinowej: wykorzystuje się wysokiej jakości (t=1,2 mm) 304 płytę ze stali nierdzewnej, obróbkę i formowanie narzędziami CNC, kształt łuku jest piękny i hojny.

Blowtorch: wykonany przez naszą firmę, ze stali nierdzewnej 304, w pełni zgodny z wymaganiami normy GB/T11785.

Pozostałe części mechaniczne wykonane są ze stali nierdzewnej 304 lub materiału A3 z galwanizacją, przeciwkorodową i antyrostyczną.

napięcie zasilania: AC220V±10%, 50 Hz;

Maksymalna moc: 5 kW;

Wielkość komory spalinowej: L1420*W1200*H2300 ((mm)

wielkość skrzynki sterującej: długość × szerokość × wysokość (2,2 × 1,2 × 2,4) m;

Ciężar sprzętu: 350 kg.

Skład urządzenia: składa się głównie z dwóch części: skrzynki spalinowej i skrzynki sterującej.

Główne wskaźniki techniczne:

Pudełko promieniowania jest nachylone o 30 stopni i można go regulować

Przepływ ciepła wejściowego mierzony jest przez przepływ ciepła wejściowego

Przepływ gazu w spalinie wynosi (2,5±0,2) m/s

Temperatura wody wynosiła 15-25°C.

Przepływ promieniowania 9 punktów panelu promieniowania powinien spełniać odpowiednie specyfikacje (zob. wymagania standardowe)

Wentylator wydechowy jest nieskończenie regulowany

Funkcje: sterowanie komputerowe; automatyczne pomiar czasu; drukowanie zapisów przetwarzania danych;

dokładność czasu: < 1 s/h;
