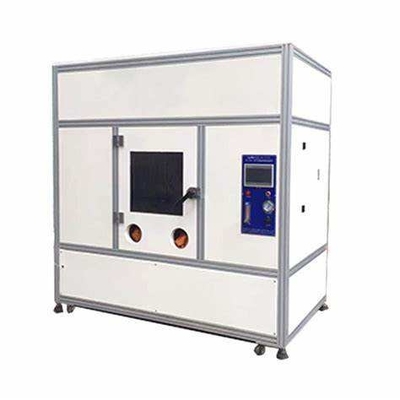

DX8382 Duża komora spalinowa UL1581 Maszyna do badań spalania, pionowa i pozioma komora badawcza spalania

DX8382 Duża komora spalinowaUL1581 Maszyna do badania spalania, pionowa i pozioma komora badawcza spalania

Standardy:

Jest produkowany w ścisłej zgodności z normą UL1581 sekcja 1080.1~1080.14 i został zatwierdzony przez firmę Guangzhou Meihua UL,i spełniają normę badania spalania VW-1 (V-ertical-sample) Flame TestJest on stosowany do VW-1 UL1581, UL13, UL444 i UL1655 oraz standardów testowych FT-1 i FT-2 CSA. Jest ekonomiczny i szeroko stosowany przez dużą liczbę przemysłu drutu i kabli.

Metoda badania:

Ustawić wysokość płomienia, umieścić górną część płomienia pod próbką, spalić przez 15 sekund, gasnąć przez 15 sekund, powtórzyć 5 razy, aby sprawdzić spalanie próbki, spalić,wyłączyć czas i liczbę powtórzeń, i może być obsługiwana automatycznie.

Szczegóły parametrów:

Całe badanie przeprowadzono w zamkniętym laboratorium o objętości 4,32 metra sześciennego.

1Komora spalania:

1Efektywna przestrzeń: 2,4 m (długość) * 1 m (szerokość) * 1,8 m (wysokość)

2Wymiary: 2,4 m (długość) * 1 m (szerokość) * 2,5 m (wysokość)

3Materiał:

Zewnętrzna: kwadratowa konstrukcja stalowa, zgrubiona 1,5 mm blacha stalowa, elektrostatyczna farba ciemnozielona;

Wnętrze: elektrostatyczny czarny lakier.

4Okno obserwacyjne:

dwa okna przesuwne w lewo i w prawo; okno widzenia jest ze szkła hartowanego;

Obszar jest obrzezany stali nierdzewnej SUS304;

Rozmiar: 730 mm (wysokość) * 420 mm (szerokość).

5Okno operacyjne: 4 w sumie

wielkość przestrzeni wewnętrznej: ф150 mm;

obwód: obrzeżek ze stali nierdzewnej o szerokości 3,0 mm;

Zamknięte rękawiczkami ze skóry o długim ramieniu o długości 600 mm;

Całkowite wymiary obwodu: ф220 mm.

6System wydechowy:

dwa spiralne wentylatory wydechowe;

Płytka uszczelniająca jest ze stali nierdzewnej o długości 2,0 mm;

Obie strony wyposażone są w ślizgowe rowki;

Jeden zestaw urządzeń sterujących zdalnym sterowaniem: a. dwa zestawy sznurów stalowych b. dwa zestawy kołnierzy

7Wylot powietrza: 4 w sumie

Rozmiar: ф160 mm;

Płytka uszczelniająca jest płytką ze stali nierdzewnej o długości 2,0 mm;

Po obu stronach są ślizgowe rowki.

8Podstawa przymocowania:

Rozmiar: 2,4 m (długość) * 1 m (szerokość) * 0,7 m (wysokość);

Wykorzystanie żelaza o kącie 60 mm*60 mm*4 mm, elektrostatyczne pieczenie ciemnozieloną farbą;

Kołowierca: sześć, w tym 4 kołowierce z zamkami.

9Światło: zastosować lampę okrągłą przeciw mgły i przeciw dymie

2Część sterująca

1Świadectwo spalania 1 sztuk

2Ustawienia spalinowe: 0-99,99 sekundy

3. 1 wskaźnik zatrzymania zapłonu

4Ustawienie zapłonu: 0-99,99 sekundy

5Liczba spalania: 0-999999 razy ustawiona dowolnie

6Ma funkcje automatycznego spalania, spalania, zatrzymania zapłonu i liczenia

7. Ma funkcję konwersji pionowej/horyzontalnej

8Ma funkcję automatycznego zapłonu.

9Ma funkcję konwersji ręcznej/automatycznej.

10Zapalenie jest metodą wysokiego ciśnienia.

11Część testowa jest podłączona do urządzenia sterującego za pomocą wtyczki lotniczej, a kontakt jest bardzo bliski

3. Część testowa

1Dźwignia:

1Kąt jest 20 stopni.

2. 1 zawór regulacyjny ognia wewnętrznego

3. 1 zewnętrzny zawór regulacyjny płomienia

4. 1 linijka oznaczająca punkt styku z płomieniem wewnętrznym

5. 1 linijka niskiej flagi

6. 1 linijka długości badania

7. 1 miernik ognia

8. ramy do mocowania do badań: a. Materiał: blacha stalowa po drobnym przetworzeniu i farbie b. Kolor: czysta czarna

9. Pudełko badawcze jest wykonane z stali nierdzewnej SUS304 po drobnym obróbce

10- dolna część ramy badawczej: a. dwa kawałki blachy stalowej o długości 2,0 mm b. rozmiar: 700 mm (długość) × 450 mm (szerokość) c. kolor: czarna farba do pieczenia elektrostatycznego

11Badania pionowe i poziome są projektowane niezależnie.

12. Pudełko badawcze jest dodatkowo rozszerzone o długą prętkę

13. 3 poziome znaki palące

4Kontrola źródła powietrza:

1. Gazu: zaleca się stosowanie metanu (zostawione przez użytkownika)

2Przepływomierz: 1 (American Dwyer VA20430 typu)

3Miernik ciśnienia w rurze U: 1 (typ Dwyer 1230-36)

4. 1 łącznik gazowy

5/ Trachea: wysokiego ciśnienia / trachea
