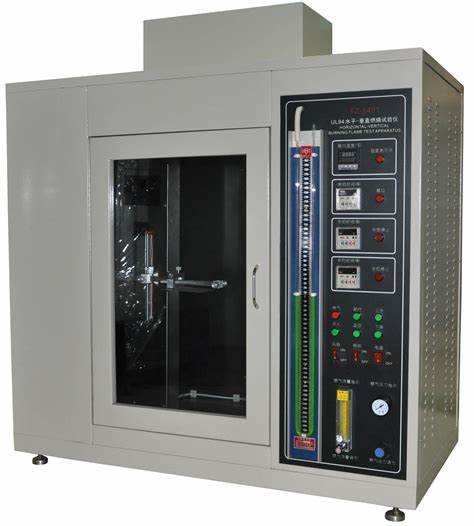

DX8379A maszyna do testowania pionowego spalania na taśmie przenośnej

DX8379A maszyna do testowania pionowego spalania na taśmie przenośnej

Zasada badania:

Próbkę umieszczoną pionowo w określonych warunkach płomienia zapala się małym źródłem zapłonu płomienia,i wydajność spalania próbki jest kompleksowo oceniana poprzez pomiar ciągłego spalania i czasu zapłonu utrzymywania płomienia po usunięciu płomienia, a 60 sekund po usunięciu płomienia, wstrzyknąć powietrze do próbki, obserwować zachowanie spalania i zmierzyć czas ciągłego zapłonu.

Przegląd:Do oceny reakcji taśm przenośnych w ogniu wykorzystuje się metodę badania płomienia małych rozmiarów (płomienie gazowe/płomienie alkoholowe),i nadaje się do oceny wydajności spalania taśm przenośnych rdzenia włókienniczego i taśm przenośnych rdzenia drutu stalowegoW przypadku spalania płomieniem, zdolność do oporu spalania propagacyjnego oraz zachowanie pionowego spalania próbki ocenia się poprzez pomiar płomienia, zakresu spalania,i kroplówki cząstek spalania.

badanie właściwości spalinowych taśm przenośnych z tkaniny i taśm przenośnych z włókien stalowych stosowanych w przemyśle chemicznym, węglowym, metalurgicznym i energetycznym.Jest używany do oceny reakcji taśmy przenośnej w pożarze.

Standardy: spełnia normy GB/T3685-2009, ISO340:2004 i GBT10707-2008

Wydajność techniczna urządzenia:

średnica wewnętrzna dyszy: 9,6 mm;

Tryb podawania powietrza: automatyczne podawanie powietrza wentylatorowi, czas podawania powietrza 60S;

prędkość powietrza zasilającego: 1,5 M/s;

Anemometr elektroniczny: zakres badań 0~8M/S

Termometr TES: zakres pomiaru 0~1300°C, dokładność 0,1°C

Automatyczny system napędowy i podnoszenia z płomieniem;

Kąt płomienia: 45 stopni od poziomu

Wysokość płomienia: 170 ± 10 mm

Metoda Spitfire: automatyczne zapalenie elektroniczne

Czas spalania: 0 ~ 99,99 sekund można ustawić dowolnie, a dokładność wynosi ±0,01 sekundy.

Czas pomiaru płomienia i bezpłomienia: 0~99,99 sekundy, dokładność: ±0,01 sekundy;

Paliwo: 5% (V/V) metanolu i 95% (V/V) mieszanki etanolu (formułowana przez klienta);

Objętość komory badawczej: 0,5 m3

Wielkość kartonu: L1000 mm × W600 mm × H1150 mm

Waga: 40 kg

zasilacz: AC220v; 50Hz; 50W;

Materiał: Wszystkie wykonane ze stali nierdzewnej SUS 304

Uwaga: kąt płomienia może być regulowany, a gdy jest on stosowany jako badanie spalinowe poziome, płomienie jest regulowane na 45°;palnik jest ustawiony na 90°.

Komora spalania:

3.1 Pudełko: 0,5m3, obrobione przez narzędzia CNC, kształt łuku jest piękny i hojny

Nierdzewny materiał/farba do pieczenia, o charakterystyce pięknego wyglądu, przeciwdzaru i przeciwkoryzacji.

3.2 Górna część pudełka jest wyposażona w system wydechowy i dymu, który może wypuszczać gazy wydechowe na zewnątrz po zakończeniu badania; podczas badania system jest zatrzymany.

3.3 Przód pudełka wyposażony jest w okienko obserwacyjne z hartowanego szkła, które można zamknąć podczas badania, co jest wygodne do obserwacji sytuacji badawczej.

Palący płomieniec:

4.1 Lampa Bunsen gazowa, w pełni zgodna z wymogami GB/T3685-2009, średnica wewnętrzna lampy wynosi 10 mm.

4.2 Średnica zewnętrzna rzucacza płomieni: Ф11.5±0.1mm, średnica wewnętrzna rzucacza płomieni: Ф10±0.1mm, dysza znajduje się daleko od powietrza

Wysokość wejścia wynosi 200±10 mm

4.3 Kąt płomienia: 45 stopni od poziomu

4.4 Wysokość płomienia: 180±20.

System dmuchawy:

5.1 Przyjąć urządzenie dmuchawy regulowane prędkością wiatru, zakres regulacji prędkości wiatru: 0,05~2 m/s

System pomiaru temperatury (nieobowiązkowy):

6.1 Czujnik cieplny jest z miedzi elektrolitycznej o bardzo wysokiej przewodności. Długość 8,8±0,02 mm, średnica: Ф5,5±0,01 mm

6.2 Termokular typu K, z rurą ze stali nierdzewnej o średnicy 0,5 mm jako osłoną, inteligentnym miernikiem temperatury PID i typem K

Maksymalny pomiar wynosi 1350°C.

6.3 System badawczy: ruchomy, umieszczany w komorze badawczej podczas pomiaru temperatury i pomiaru temperatury.

6.4 Wyposażone w elektroniczny zegarek zegarowy: dokładność do 0,1 s (przytomność podczas pomiaru i kalibracji temperatury)

Główne urządzenia:

6.1 Podstawa badawcza: wykonana ze stali nierdzewnej, płaszczyzna, w której znajdują się podstawa i palnik, jest równoległa do płaszczyzny okna obserwacyjnego,który jest wygodny do obserwacji i obsługi.

6.2 Ramy w kształcie klinia: dodaje się klinie, na kliniach instaluje się płomienie, a na napędzanych silnikiem konstrukcje w kształcie klinia

Można go przenosić do przodu i do tyłu na ruchomym podłożu i automatycznie przenosić w próbce bez konieczności ręcznego pchania i ciągnięcia palnika.

6.3 wyposażone w zestaw linijek, które mogą mierzyć płomień zewnętrzny i płomień wewnętrzny płomienia.

6.4 Do badań należy wyposażyć linię ze stali nierdzewnej o dokładności 500 mm do 1 mm.
