Badanie odporności pożarowej części budowlanych

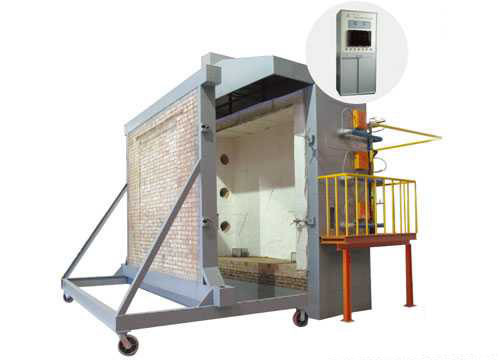

DX8342 Badanie odporności pożarowej na elementy budowlane

Zakres zastosowania: nadaje się do badania odporności ognia elementów budynku oraz odporności ognia nośnych elementów pionowego oddzielenia.

napięcie robocze: 380 V AC ± 10% 50 NZ.

Korpus pieca: piec badawcza składa się z cegieł, konstrukcji stalowej oraz materiałów ognioodpornych i termoizolacyjnych.

Wielkość próbki: szerokość 300 mm × wysokość 300 mm (może być dostosowana).

Wymiary pieca wynoszą mniej więcej:

Piekło pionowe: L3,2 m × W2,2 m × H4,0 m

Piekło poziome: L3,2 m × W3,2 m × H1.5.

Przepływ gazu: 0~100L/min Dokładność pomiaru 2,5 stopnia.

Przepływ powietrza: 0~50m3/min Dokładność pomiaru≤±0,5m3/min.

Pojemność zbiornika gazu: ≥ 50 kg × 6.

Urządzenia pomiarowe obciążenia: należy dodać ±2,5% wartości obciążenia (wymagane do badania typu obciążenia).

Sonda pomiarowa próbek: średnica 6 mm ± 0,1 mm, średnica 25 mm ± 0,2 mm.

System spalania: system dystrybucji gazu (w promieniu 10 metrów), rzucacz płomieni (nie mniej niż 20) i zawory regulacyjne.

Źródło gazu spalinowego: propan, gaz skroplony.

System regulacji temperatury pieca: maksymalny punkt pobierania próbek wynosi 10 punktów.

System wentylacyjny i tłumik sterujący itp.

Zakres pomiaru ciepła promieniowania na powierzchni przeciwpożarowej próbki: 0~10 W/cm2.

Zakres pomiaru ciśnienia pieca: 0~100pa

Dokładność pomiaru: ≤ ± 3 pa.

Temperatura badania: regulacja temperatury pieca spełnia wymagania T-T0=3451g (8t+1), a odchylenie regulacji temperatury jest kontrolowane:

O 0 min.

W 10 minut.

W przypadku T> 30 min, d ≤ 5%.

Temperatura pieca: ± 15°C.

Temperatura wewnętrzna próbki: ±10°C.

Temperatura przeciwpożarowa próbki: ±4°C.

Warunki pomiaru ciśnienia pieca:

5 minut po rozpoczęciu badania w piecu należy osiągnąć poniższe warunki dodatniego ciśnienia.

Członek poziomy - na płaszczyźnie poziomej 100 mm poniżej dolnej powierzchni próbki ciśnienie pieca wynosi 15Pa±5Pa.

Pionowy element o wysokości 3 m w piecu, 100 mm od powierzchni próbki Ciśnienie pieca wynosi 15 Pa±5 Pa.

Po 10 minutach od rozpoczęcia badania piec powinien osiągnąć warunki ciśnienia dodatniego określone poniżej.

Członek poziomy - na płaszczyźnie poziomej 100 mm poniżej dolnej powierzchni próbki ciśnienie pieca wynosi 17Pa±3Pa.

Pionowy element o wysokości 3 m w piecu, 100 mm od powierzchni próbki Ciśnienie pieca wynosi 17 Pa±3 Pa.

Temperatura pieca: ±15°C przy użyciu termopary o średnicy 1 mm.

Temperatura przeciwpożarowa próbki wynosi ±4°C, a średnica drutu wynosi 0,5 mm.

Pancerna platyna, rodym, platyna, termoelement o wartości s, klasa dokładności ‖.

Termocouple o wartości K, klasy ‖.

Zakres czasowania: 0~120 min Dokładność czasowania: <±1 s.

System wykrywania temperatury próbki: maksymalny punkt pobierania próbek wynosi 20 punktów.

Zakres stosowania:Piekarnik badawczy spełnia wskaźniki techniczne i wymagania określone w krajowej normie GB/T7633-2008,i nadaje się do badań odporności ogniowej nieobciążonych drzwi poziomych i rolety.

Główne parametry:

Moc elektryczna: 6 kW

Zakres pomiaru ciśnienia pieca: 0-100Pa Dokładność pomiaru: ≤±3Pa

Przepływ powietrza: 0-50 m3/min Dokładność pomiaru: ≤±0,5 m3/min

Źródło gazu spalinowego: propan, gaz skroplony (podane przez użytkownika)

Pojemność zbiornika gazu: 50 kg × 6

Zakres pomiaru promieniowania cieplnego powierzchni przeciwpożarowej próbki: 0~10W/cm2;

zakres pomiaru ciśnienia pieca: 15Pa±5Pa;

Temperatura badania: temperatura programu 15min temperatura pokojowa ~ 718°C,

30min temperatura pomieszczenia ~ 821°C, 60min temperatura pomieszczenia ~ 925°C,

90min temperatura pomieszczenia ~ 986°C; 120min temperatura pomieszczenia ~ 1029°C;

180min temperatura pomieszczenia ~ 1115°C, 240min temperatura pomieszczenia ~ 1150°C;

Czujnik temperatury: w piecu: 9 opancerzonych termoparów niklowo-chromowo-niklowo-krzemowych o wartości K, poziom dokładności: klasa II

Wyrzuty: 29 opancerzonych termoparów niklu-chromu-niklu-kremu o wartości K, klasa dokładności: klasa II

Zakres czasowania: 0-240 min Dokładność czasowania: <±1s

Wielkość próbki: (specjalne specyfikacje mogą być dostosowywane przez użytkowników)

powierzchnia użytkowa sprzętu: długość × szerokość × wysokość (3,8 × 2,4 × 4,5) m;

Masa urządzenia: 4500 kg (piecowiec badawczy musi być zainstalowany na miejscu);

System gazowania: 150 kg/h (nieobowiązkowe).

Zgodne z:ISO 9705, NFPA 266, GB20286 załącznik B i załącznik C itp.

Parametry techniczne:

1. 19-calowa półka przyrządów, włączając analizatory tlenu, dwutlenku węgla i tlenku węgla

2. Analizator tlenu jest analizatorem tlenu, który wykorzystuje metodę pomiaru zmiany ciśnienia paramagnetycznego w celu wykrycia stężenia tlenu w gazie. czas reakcji (T90) 3,5 s,czas przetwarzania sygnału wewnętrznego < 1 s, czujnik ciśnienia (wewnętrzny) 50~200 kPa, zerowe przesunięcie < 0,5%/miesiąc minimalnego zakresu pomiarów na tablicy nazwy, 0,5%/miesiąc przesunięcia mierzonej wartości < bieżący zakres pomiarów,błąd powtarzalności < 1% bieżącego zakresu pomiarowego, 1% bieżącego zakresu pomiaru minimalnej granicy wykrycia, błąd linearności < 1% bieżącego zakresu pomiaru

3. Analizator dwutlenku węgla i monoeksydu węgla są niedyskretnego typu podczerwonych, a zasada opiera się na fakcie, że cząsteczki gazu mają określony pasmę absorpcji podczerwieni,i przyjmuje się metodę analizy podczerwieni zmiennego pojedynczego wiązkaMinimalny limit wykrywania wynosi 1% bieżącego zakresu pomiaru, pomiar błędu liniowości wynosi ± 1% pełnej skali <, gdy maksymalny zakres znajduje się w maksymalnym zakresie,powtarzalność wynosi < ± 1% minimalnego zakresu na tabliczce nazwy, a czas reakcji (czas T90) wynosi około 1,2 l/min przepływu gazu próbki < 30 sekund

4Zakres analizatora tlenu wynosi 0-25%, zakres analizatora dwutlenku węgla wynosi 0-10%, a zakres analizatora tlenu węgla wynosi 0-1%

5. Kontroler temperatury służy do sterowania zimną pułapką, a woda jest całkowicie usuwana podczas procesu rafinacji gazu w badaniu

6. Dwuogłowa pompa do pobierania próbek gazu może przenosić próbki gazu wygenerowane podczas spalania do analizatora w odległości około 30 metrów

7System pozyskiwania danych (w tym procedury eksploatacji i kontroli)

8Płyta akwizycyjna przyjmuje 16-bitowe szeroki zakres wzmocnienia, analogowe i cyfrowe płyty I/O

9. Typ termoparów: typ K, zakres: temperatura otoczenia ~ 1500 stopni Celsjusza.

10System pozyskiwania danych może zbierać dane poprzez instalację i aktywację rejestratorów danych lub wskaźników pola

11System pozyskiwania danych składa się z następujących części:

Moduł wejściowy termopar bitowy, moduł wejściowy analogowy 16-bitowy, moduł wejściowy/wyjściowy cyfrowy, moduł wyjściowy analogowy 12-bitowy, płytka bazowa 4 i 8-slotowa, podstawa połączenia, moduł sieciowy,zasilacz 24 woltów 5A DC uniwersalny zasilacz, komputer do pozyskiwania danych, drukarka
