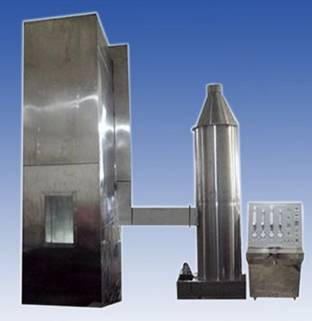

Zakres stosowania:Używa się go do oceny zdolności pionowo zainstalowanych przewodów i kabli lub kabli optycznych do hamowania pionowego rozprzestrzeniania się płomieni w określonych warunkach,i proces stosowania musi współpracować z wieżami do usuwania pyłu dymnegoCała maszyna składa się z kilku części, takich jak komora badawcza, źródło powietrza, stalowa drabina, system oczyszczania emisji i źródło zapłonu.
Zgodne ze standardem:zgodnie z GB/T18380.31-2008, IEC60332-3-10-2018 "Próba spalania kabli i kabli optycznych w warunkach płomienia, część 31:Werykacyjne urządzenie do testowania pionowego rozprzestrzeniania płomienia w pionowo zainstalowanych połączonych drutów i kabli" może spełniać wymagania GB/T18380..32-2008/IEC60332-3-21:2000 Badanie płomienia kabli i kabli optycznych w warunkach płomienia Część 32: Badanie pionowego rozprzestrzeniania się płomienia pionowo zainstalowanych przewodów i kabli złączonychAklasa F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Próba płomienia kabli i kabli optycznych w warunkach płomienia Część 33:Badanie pionowego rozprzestrzeniania się płomienia pionowo zainstalowanych przewodów i kabli połączonych - klasa A", GB/T18380.35-2008/IEC60332-3-24:2000 Badanie płomienia kabli i kabli optycznych w warunkach płomienia Część 35: Badanie pionowego rozprzestrzeniania się płomienia pionowo zamontowanych przewodów i kabli wiązanych KategoriaC", GB/T18380.36-2008/IEC60332-3-25:2000Próba płomienia kabli i kabli optycznych w warunkach płomienia Część 36:Próba rozprzestrzeniania się płomienia pionowo zamontowanych przewodów i kabli zbiorczych KategoriaD"Sprawdź mnie".
Parametry techniczne:
- Komora badawcza: Urządzenie eksperymentalne powinno być komorą samonośną o szerokości (1000±100) mm, głębokości (2000±100) mm i wysokości (4000±100) mm.W celu uzyskania odpowiedniego wyniku należy zastosować następujące czynniki:.7W?m-2? K-1 izolacja termiczna, 1,5 mm grubości USU304 płytka ze stali nierdzewnej, 65 mm grubości izolacji włókna mineralne w środku, 1,5 mm grubości USU304 płytki ze stali nierdzewnej na zewnątrz
2Źródło powietrza:
Wjazd powietrza jest wyposażony w cyfrowy anemometr prędkości powietrza, a przepływ gazu w powietrzu wynosi (5000±500) l/min.
Po zakończeniu badania: jeżeli próbka nadal pali się przez godzinę po zapaleniu ognia, uruchamia się alarm i urządzenie do przymusowego zaprzestania spalania w wyniku deszczu.
3. Rodzaj stalowej drabiny: szeroka (500±5) mm standardowa stalowa drabina (800±10) mm szeroka stalowa drabina wykonana z okrągłej stali nierdzewnej USU304
4Urządzenie oczyszczające odpływy:
Górna część komory badawczej jest wyposażona w cyfrowy anemometr, który zapewnia, że przepływ wiatru jest mniejszy niż 8 M/S, co nie wpływa na przepływ powietrza w komorze badawczej.
Urządzenie do zbierania i mycia dymu: stal nierdzewna SUS304, średnica 800 mm, wysokość 3500 mm.
Źródło zapłonu
1Typ: Źródło zapłonu powinno obejmować jeden lub dwa pasy dmuchawy gazowe propanowe i ich wspomagające przepływomierze i mieszarki venturi.Powierzchnia ognia powinna być wiercona 242 płaskimi płytkami metalowymi o średnicy 1.32 mm, odległość środkowa tych otworów wynosi 3,2 mm, i są one rozłożone w trzech rzędach, każdy rząd jest 81, 80 i 81, rozmieszczone w zakresie 257 × 4,5 mm nominalnego rozmiaru.rząd małych otworów jest wycięty po obu stronach rzucacza płomieniKażdy płomieniec powinien być wyposażony w precyzyjne urządzenie do kontrolowania natężenia napływu propanu i powietrza.Można stosować rotaometry lub mierniki przepływu masy
2. Wypalnik przy źródle zapłonu powinien być umieszczony poziomo, (75±5) mm od przedniej powierzchni próbki kabla, (600±5) mm od dolnej części komory badawczej,i symetryczne z osią stalowej drabinyPunkt zapłonu płomienia powinien znajdować się w środku pomiędzy dwoma stopniami stalowej drabiny i co najmniej 500 mm od dolnego końca próbki.
