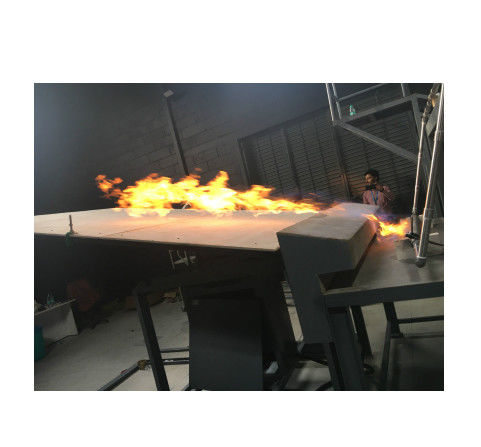

UL790 Sprzęt do badań ogniowych dla ogniw fotowoltaicznych

UL790 Materiał dachowy, wydajność przeciwpożarowa, tester wydajności opóźniający płomień dla ogniw fotowoltaicznych

UL790 Materiał dachowy, wydajność ognioodporność, tester wydajności oporowej ognia dla ogniw fotowoltaicznychUL790 Materiał dachowy, wydajność ognioodpornośćBadanie wydajności opóźniającego płomień ogniw fotowoltaicznych

Zakres stosowania:

Wymogi te obejmują wszystkie materiały dachowe, które przeciekają na zewnątrz budynku w celu symulacji pożaru,i są stosowane do materiałów dachowych zainstalowanych na podłogach palnych lub niepalnychCelem badania jest ocena odporności na ogień dachów i modułów w symulowanych warunkach rzeczywistych oraz ocena klasyfikacji próbki A1,82 m, B2,4 m i C3,9 m.może być stosowany w badaniu właściwości oporowych ogniw fotowoltaicznych.

Standardy:

UL 1730: Monitory wykrywające dym do samodzielnych mieszkań w mieszkaniach wielorodzinnych i pokojach hotelowych/motelowych: silnikowe ogłaszacze wykrywające stan sadzy mieszkalnej;

UL 790: Standardowa metoda badawcza do badań ogniowych pokryć dachowych;

Badanie pożarowe modułów fotowoltaicznych IEC 61730-2 dodatek A Rozprzestrzenianie się płomienia;

ASTM F 108-04: Standardowa metoda badawcza do badań ogniowych pokryć dachowych;

NFPA 256 Badanie ogniowe pokryć dachowych;

Parametry działania:

Pochylenie pokładu sterowane jest przez cylindry

Na płytce ognioodpornej mocowane jest pokład testowy

Temperatura jest regulowana stopniowo za pomocą automatycznego zaworu sterującego

Materiał pokrywający dach z sklejki w rozmiarach 1,300 (W) × 1,000 (D) × 120 (H) do montażu próbek testowych;

Niepalna płytka badawcza, umieszczona na końcu płyty badawczej, może blokować wytwarzanie hartowania pod płytką badawczą;

Płytka regulacyjna sektora ze stali nierdzewnej, ustawialny kąt badania, wymiary: 1,440 ((L) x 940 ((H) mm;

Zestaw płyt niepalnych, zamontowany z przodu ramy, symulujący podłogi i kornice, rozciągający płomień od palnika do próbki, wymiary: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

oddzielne przewody wydechowe do wydobywania powietrza z zewnątrz laboratorium;

W kanale wentylacyjnym zainstalowany jest filtr pęcherzowy, a przy wejściu gazu zainstalowana jest płaszcza przewodnicza;

kanał wentylacyjny wyposażony jest w panel regulacji nachylenia do regulacji kierunku przepływu powietrza;

kanał wentylacyjny jest wyposażony w płytę przewodnią, która zwiększa prędkość wiatru, aby zapewnić, że przepływ powietrza dostarczający do płyty badawczej nie jest zakłócony przez świat zewnętrzny,a tablica przewodnicza jest wykonana ze stali nierdzewnej, a położenie nie zmienia się wraz ze zmianą ciśnienia wiatru;

Materiał przewodu powietrznego wykonany jest ze stali nierdzewnej, odpornej na korozję i wysoką temperaturę, o wymiarach: 2,130 (W) x 762 (H) x 3,000 (L) mm;

Wentilator jest 220V, 50HZ, trójfazowy elektryczny, wyposażony w system odwrotny, który może automatycznie regulować prędkość wiatru, a przepływ wynosi 300m3/min;

Zmiennik prędkości nieskończenie zmienny, regulowany od 0 do 100%;

palnik gazowy (do badań ognia przerywanego, rozprzestrzeniania się płomienia i lotnego ognia), o długości 1,12 m, średnicy 60,3 mm, ze szczeliną o szerokości 12,7 mm x długości 0,91 m po stronie w kierunku deski badawczej;

Palnik gazowy może wytwarzać 22 000 Btu/min (387 kWh) i może automatycznie regulować przepływ gazu zgodnie z trzema poziomami spalania A, B i C.

W górnej części palnika zainstalowana jest termopłata o wysokości 58,7 mm, która może testować temperaturę 888 ± 28 °C;

System automatycznego zapłonu w celu zapewnienia bezpiecznego przebiegu badania, elektrodę zapłonową o wysokim napięciu 1,8 kVp, regulator przepływu masy;

Automatyczny system regulacji temperatury;

Klasa A, B:760±28°C ((1400 ±50°F) - 21000~22000 Btu/min ((369~387 kWh)

- klasa C: 704 ± 28 °C (1300 ± 50 °F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) dla każdego palnika gazowego, aby stosować różne metody badań i kontroli;

Wysokiej precyzji miernik ciśnienia i zawór regulacyjny ciśnienia regulacyjny ciśnienia gazu;

- LNG: dokładne pomiary przepływu gazu za pomocą MFM (przemysł sterujący przepływem powietrza jest sterowany przez zawór automatycznego sterowania);

- LPG: regulowany przepływ powietrza za pomocą systemu falownika: 19±8 km/h (5,5 m/s) na pokładzie badawczym;

Metalowa siatka sieciowa wspiera materiał, a paletę można obracać, aby ułatwić pełne spalanie materiału;
