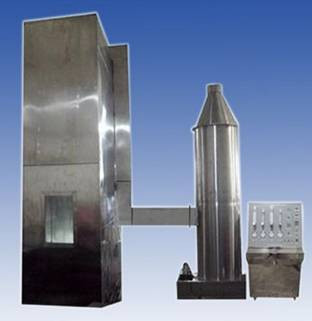

DX8349 Wire & Cable Bundle Combustion Tester, do oceny zdolności pionowo zainstalowanych połączonych przewodów i kabli

DX8349 Badany spalania zestawu drutów i kabli

Zakres stosowania:Używa się go do oceny zdolności pionowo zainstalowanych przewodów i kabli lub kabli optycznych do hamowania pionowego rozprzestrzeniania się płomieni w określonych warunkach,i proces stosowania musi współpracować z wieżami do usuwania pyłu dymnegoCała maszyna składa się z kilku części, takich jak komora badawcza, źródło powietrza, stalowa drabina, system oczyszczania emisji i źródło zapłonu.

Zgodne ze standardem:zgodnie z GB/T18380.31-2008, IEC60332-3-10-2018 "Próba spalania kabli i kabli optycznych w warunkach płomienia, część 31:Werykacyjne urządzenie do testowania pionowego rozprzestrzeniania płomienia w pionowo zainstalowanych połączonych drutów i kabli" może spełniać wymagania GB/T18380..32-2008/IEC60332-3-21:2000 Badanie płomienia kabli i kabli optycznych w warunkach płomienia Część 32: Badanie pionowego rozprzestrzeniania się płomienia pionowo zainstalowanych przewodów i kabli połączonychAklasa F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Próba płomienia kabli i kabli optycznych w warunkach płomienia Część 33:Badanie pionowego rozprzestrzeniania się płomienia pionowo zainstalowanych przewodów i kabli połączonych - klasa A", GB/T18380.35-2008/IEC60332-3-24:2000 Badanie płomienia kabli i kabli optycznych w warunkach płomienia Część 35: Badanie pionowego rozprzestrzeniania się płomienia pionowo zamontowanych przewodów i kabli wiązanych KategoriaC", GB/T18380.36-2008/IEC60332-3-25:2000Próba płomienia kabli i kabli optycznych w warunkach płomienia Część 36:Próba rozprzestrzeniania się płomienia pionowo zamontowanych przewodów i kabli złączonychD"Sprawdź mnie".

Parametry techniczne:

Komora badawcza: Urządzenie eksperymentalne powinno być komorą samonośną o szerokości (1000±100) mm, głębokości (2000±100) mm i wysokości (4000±100) mm.W celu uzyskania odpowiedniego wyniku należy zastosować następujące czynniki:.7W?m-2? K-1 izolacja termiczna, 1,5 mm grubości płytki ze stali nierdzewnej USU304, 65 mm grubości izolacji włókna mineralne w środku, 1,5 mm grubości płytki ze stali nierdzewnej USU304 na zewnątrz

2Źródło powietrza:

Wjazd powietrza jest wyposażony w cyfrowy anemometr prędkości powietrza, a przepływ gazu w powietrzu wynosi (5000±500) l/min.

Po zakończeniu badania: jeżeli próbka nadal pali się przez godzinę po zapaleniu ognia, uruchamia się alarm i urządzenie do przymusowego zaprzestania spalania w wyniku deszczu.

3. Rodzaj stalowej drabiny: szeroka (500±5) mm standardowa stalowa drabina (800±10) mm szeroka stalowa drabina wykonana z okrągłej stali nierdzewnej USU304

4Urządzenie oczyszczające odpływy:

Górna część komory badawczej jest wyposażona w cyfrowy anemometr, który zapewnia, że przepływ wiatru jest mniejszy niż 8 M/S, co nie wpływa na przepływ powietrza w komorze badawczej.

Urządzenie do zbierania i mycia dymu: stal nierdzewna SUS304, średnica 800 mm, wysokość 3500 mm.

Źródło zapłonu

1Typ: Źródło zapłonu powinno obejmować jeden lub dwa pasy dmuchawy gazowe propanowe i ich wspomagające przepływomierze i mieszarki venturi.Powierzchnia ognia powinna być wiercona 242 płaskimi płytkami metalowymi o średnicy 1.32 mm, odległość środkowa tych otworów wynosi 3,2 mm, i są one rozłożone w trzech rzędach, każdy rząd jest 81, 80 i 81, rozmieszczone w zakresie 257 × 4,5 mm nominalnego rozmiaru.rząd małych otworów jest wycięty po obu stronach rzucacza płomieniKażdy płomieniec powinien być wyposażony w precyzyjne urządzenie do kontrolowania natężenia napływu propanu i powietrza.Można stosować rotaometry lub mierniki przepływu masy

2. Wypalnik przy źródle zapłonu powinien być umieszczony poziomo, (75±5) mm od przedniej powierzchni próbki kabla, (600±5) mm od dolnej części komory badawczej,i symetryczne z osią stalowej drabinyPunkt zapłonu płomienia powinien znajdować się w środku pomiędzy dwoma stopniami stalowej drabiny i co najmniej 500 mm od dolnego końca próbki.

Parametry techniczne:

1Rozmiar pudełka badawczego wynosi 1000 (W) x 2000 (D) x 4000 (H) mm, a środek jest wypełniony pudełkiem z materiału wełny mineralnej.

2Podłoga pudełka znajduje się w odległości 150 mm od przedniej ściany, a wchłanianie powietrza wynosi 800 (W) x 400 (D) mm.

3Górna przestrzeń wydechowa wynosi 300 (W) x 1000 (D) mm.

4Szeroka drabina ze stali nierdzewnej wielkości 500 (W) X3.500 (H), 1 sztukę

5Standardowa drabina ze stali nierdzewnej wielkości 800 (W) X3,500 (H), 1 sztukę

6. 2 paski standardowe urządzenia do palenia propanu

7. 2 urządzenia do mieszania gazu venturi

8Miernik ciśnienia i urządzenie zaworu obniżającego ciśnienie mogą regulować ciśnienie propanu i powietrza do 0,1Mpa

9. Rotameter dostosowuje i ustawia przepływ gazu

10W pudełku znajdują się stalowe drabiny i balustrady, które użytkownicy mogą wygodnie wykryć na górze.

11. wyposażony w zawór kulkowy do ręcznego zamknięcia źródła powietrza

12Automatycznie ustawić czas badania spalania i automatycznie odłączyć źródło gazu w tym czasie

13. Termokoupla na wewnętrznej ścianie pudełka może wyświetlać temperaturę wewnętrzną pudełka

14Wymiary komory spalinowej: 1120 (W) X2195 (D) X5077 (H) mm

15Wymiary skrzynki sterującej: 1280 (W) X770 (D) X1200 (H) mm

16Zasilanie: 220V AC, 50/60Hz, 2A

17Źródło powietrza: propan, powietrze (dostarczone przez klienta)

Wieża usuwania pyłu dymnego:W procesie eksperymentalnym wykorzystywany jest głównie do wytwarzania spalin, a gaz wyładowany po przetworzeniu przez wieżę do usuwania pyłu dymnego spełnia wymagania ochrony środowiska.

Materiał: Całe ciało pralki wykonane jest z materiału PP, w systemie nie ma elementów metalowych i posiada niezwykle wysoką odporność na kwasy i alkalie oraz odporność na korozję;

Warstwa płynu krążącego: może być wypełniona wodą z kranu, może być również wypełniona płynem do prania, efekt płynu do prania jest lepszy,w celu zapobiegania zrzutom odpadów do korozji dna wieży myjącej;

warstwa powietrza: gaz spalinowy emitowany w procesie produkcyjnym lub eksperymentalnym, który musi zostać poddany obróbce, a warstwa powietrza jest połączona z wejściem powietrza, aby odpady mogły wejść do warstwy powietrza;

Warstwa wypełniania: materiał wypełniający pralkę wykonany jest z PP kuli średnio otwartych typu jeżdżaka morskiego, które mają kształt wielodanowego TELLERTT,i jest okno na powierzchni warstwy wypełnianiaGłówną funkcją warstwy napełniania jest rozproszenie spalin w warstwie powietrza i przekształcenie ich w rozproszone odpady,tak, aby gaz spalinowy mógł być całkowicie oczyszczony w warstwie rozpylania wody;

Warstwa rozpylania wody: Głowa spryskiwacza w warstwie rozpylania wody obraca się o 120 stopni bez zatkania głowicy spryskiwacza, pokrywając 95% powierzchni,a warstwa rozpylania wody posiada niezależne okno ułatwiające kontrolę stanu pracy głowicy rozpylacza;

Warstwa przeciwmgła: może skutecznie filtrować zanieczyszczenia w powietrzu i jednocześnie zapobiegać korozji ściany wewnętrznej pralki przez kryształy mgły wodnej w gazie wydechowym;

Pompa krążąca: pompa krążąca sprawia, że płyn w krążącej warstwie płynu krąży przez głowicę spryskiwacza w celu oszczędzania wody.

wymiary: 1500 (W) × 1000 (D) × 3000 (H) mm;

Zasilanie: AC 380V trójfazowe, 50/60Hz, 10A.
