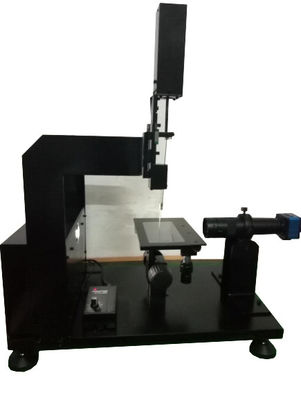

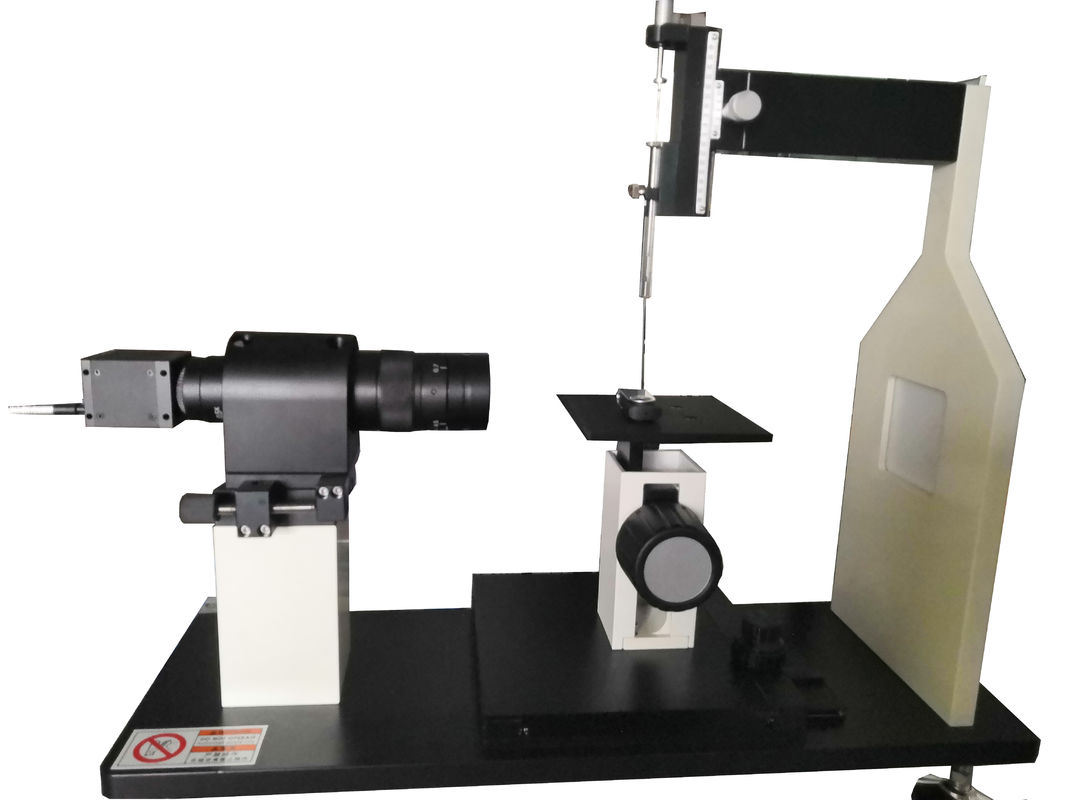

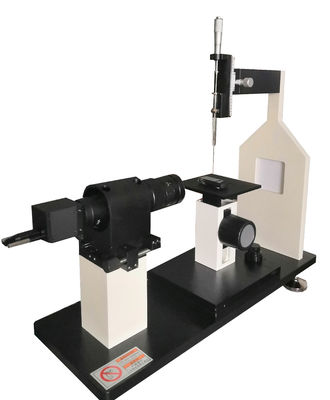

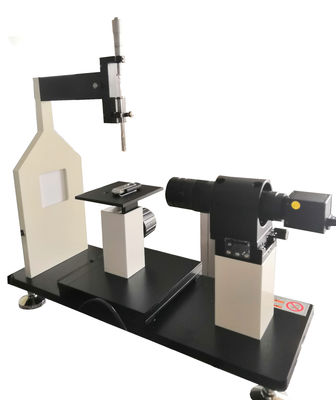

DL/T864-201 Pomiar wilgotności powierzchni izolacji gumowej silikonowej, urządzenie do badania kąta statycznego kontaktu gumowego
Zastosowanie:
Ta maszyna to wstępny statyczny analizator kąta kontaktu, który jest przystępny cenowo i łatwy w obsłudze.Mierzy kąt kontaktu płynu na powierzchni stałej na podstawie zasady analizy obrazu optycznegoJest szeroko stosowany w analizie efektu obróbki powierzchni i czystości opryskiwania, powłoki, szkła, folii aluminiowej,przemysłu komponentów elektronicznych i sprzątania.
Standardy:
- DL/T864-201
- IEC 62073, IECTS 62073-2016
Główne parametry:
1. Pomiar kąta kontaktu
Algorytm analizy: metoda dużej objętości, metoda kąta, metoda pierścienia, metoda elipsy, metoda dotykowa, metoda Y-L
Oddzielne funkcje badania i porównania dla lewego kąta styku, prawego kąta styku i średniego kąta styku
1-3. Z wykrzywionymi, wypukłymi, zakrzywionymi, superhydrofilicznymi, superhydrofobicznymi i innymi specjalnymi funkcjami analizy powierzchni
1-4. Funkcja analizy nieregularnego i nieosiosymetrycznego kąta wewnętrznego kontaktu
1-5. Dane testowe można zaznaczyć na obrazie i zapisać wraz z obrazem
1-6. zakres pomiarowy: 0° 180°
Dokładność pomiaru: ±0,1°
1-8. Blok kalibracyjny można kupić oddzielnie do kalibracji pełnego zakresu dokładności pomiaru kąta kontaktu
1-9. rozdzielczość pomiaru: 0,001°
2. Szacowanie energii powierzchniowej
Modele szacunkowe: Fowkes, rozszerzony Fowkes, Owens-Wendt, van OSS,
Metoda średniej harmonicznej Wu, metoda równania stanu
2-2. Energia powierzchniowa ciała stałego, siła rozpraszania, siła polarna, siła wiązania wodoru, składnik van der Waals,
składnik kwasu Lewisa, składnik bazy Lewisa itp.
2-3. baza danych płynów: ustawienie 37 rodzajów powszechnie stosowanych napięć powierzchniowych płynów i ich składników,
Dane mogą być bezpośrednio importowane do szacowania energii powierzchniowej
2-4. Dane biblioteki płynnej mogą być dodawane, usuwane i modyfikowane samodzielnie
3. Zdjęcia
3-1. pojedyncze nagrywanie, ciągłe nagrywanie, nagrywanie wideo i odtwarzanie obrazu
Można wybrać funkcję zewnętrznego szpilki do włosów aparatu do automatycznego fotografowania
4System obrazowania optycznego
| Kamera |
3 miliony pikseli, 36 klatek na sekundę |
| Lensy |
0.7 ∙ 4.5 ∙ ciągłe powiększanie, odległość robocza 95 mm |
| Zakres ostrości |
± 12,5 mm; dokładność ostrości: 0,25 mm |
| Zakres regulacji pan i nachylenia |
±2° |
| Podświetlenie |
LED źródło światła zimnego + tabliczka cieniowania, nieskończona regulacja jasności |
Oprogramowanie automatycznie wykrywa jasność podczas regulacji ostrości, aby wyeliminować ludzkie błędy
5System kropli.
5-1.Metoda podawania: kontrolowanie głowy różnicowej kroplaniem próbki
Dokładność zrzucania: ± 1 μl
6. Tabela próbek
| Wielkość stołu |
X100 × Y110 mm |
| Przenośny cios |
X86 × Y100 × Z50 mm |
| Tryb ruchu |
ręczny przycisk do sterowania trójwymiarowym pozycjonowaniem ruchu |
7. Parametry hosta
| Wielkość |
około W550×D180×H520mm |
| Waga |
około 15 kg |
| Zasilanie |
1 ̊ AC220V 50 Hz |
