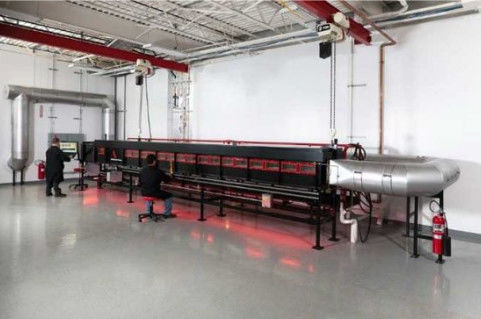

UL910 Komora badawcza ognia Nfpa 262

Komora testowa UL910, Przewodowy kabel transmisyjny płomienia i test dymu, Piec tunelowy poziomy Nfpa 262

Wprowadzenie:

Urządzenie UL910 określające wartości odległości rozprzestrzeniania się płomienia i gęstości optycznej dymu dla kabli elektrycznych i światłowodowych, które mają być instalowane w kanałach, plenum i innych przestrzeniach używanych do transportu powietrza środowiskowego bez umieszczania kabli w korytach w tych przestrzeniach.

Normy:

UL910,ASTM E84-20.

Cechy:

Komora testowa ognia jest dokładnie taka sama jak w laboratorium ognia UL.
Komora testowa ognia to prostokątny, poziomy kanał z zdejmowaną pokrywą.
Boki i podstawa komory są wyłożone izolacyjną cegłą ogniotrwałą.
Jedna strona komory testowej ognia jest wyposażona w podwójne kwarcowe okna obserwacyjne z wewnętrzną szybą zamontowaną na równi.
Wiele okien znajduje się wzdłuż tunelu, dzięki czemu cała długość próbki testowej jest widoczna z zewnątrz komory ogniowej.
Pokrywa składa się z zdejmowanej, niepalnej konstrukcji metalowo-mineralnej.
Pokrywa zakrywa komorę testową ognia, a próbki testowe utrzymywane są w stanie nieodkształconym i płaskim.
Dwa palniki gazowe NFP dostarczające płomienie w górę w kierunku powierzchni próbek testowych.
Tryb zdalnego zapłonu iskrowego, w celu zapewnienia bezpieczeństwa.
Przepustnica wlotu powietrza znajduje się przed palnikiem.
Sześć cegieł ogniotrwałych wzdłuż ścian bocznych komory dla prawidłowego spalania.
Miernik ciśnienia statycznego włożony przez górę na środkowej szerokości tunelu poniżej sufitu.
Koniec wylotowy jest wyposażony w stopniowy element przejściowy z prostokątnego na okrągły.
Kanał wylotowy jest izolowany materiałem o wysokiej temperaturze.
Wentylator wyciągowy jest zainstalowany na końcu kanału wylotowego.
Przepływ powietrza i ciśnienie ciągu są kontrolowane automatycznie przez przepustnicę i przetwornicę częstotliwości.
System fotometru składający się z lampy i fotokomórki zamontowanych na poziomym odcinku, a wiązka światła skierowana w górę wzdłuż osi pionowej rury wentylacyjnej.
Termopary zainstalowane wewnątrz i na zewnątrz podłogi komory testowej.
System akwizycji danych i oprogramowanie.
