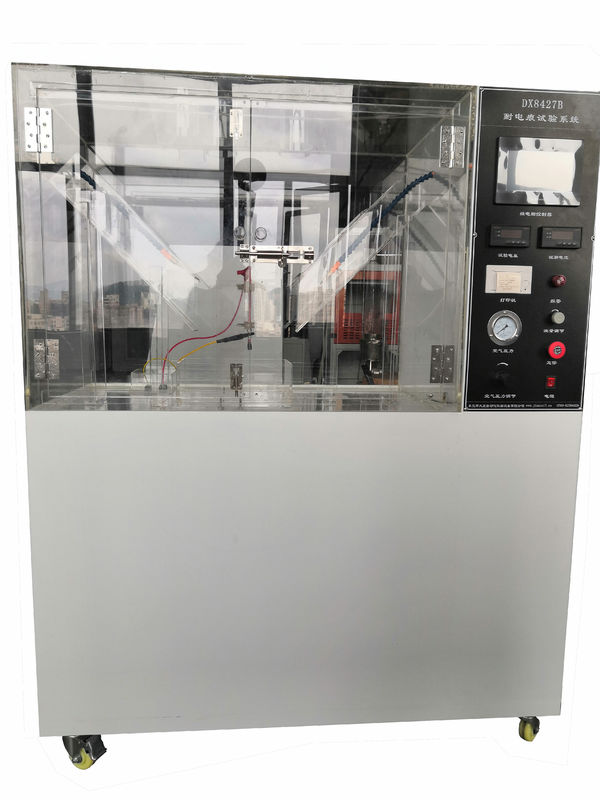

Sprzęt do testowania rezystancji śledzenia kabli i przewodów elektrycznych Maszyna do testów laboratoryjnych

GB/T 3048.72008 Urządzenia do badania odporności na śledzenie kabli i przewodów elektrycznych

Zakres:

Badanie zdolności przewodów i kabli do wytrzymania uszkodzeń spowodowanych śladami elektrycznymi spowodowanymi wyciekiem powierzchni w brudnych warunkach.

Standardowe:

Urządzenie badawcze do GB/T 3048.7 ̇2008, GB14049-2008.

Specyfikacja:

Spryskiwacz testowy:

- trzy pozycje, niezależna dysza ze stali nierdzewnej, otwór dyszy: 16, otwór: 0,5 mm;

Płyn testowy:

- 1 l wody z chlorkiem sodu (około 0, 2%) Substancja powierzchniowo czynna 0, 1% polioksylenu para- oktylowego fenilu (rozmiar w butelce)

przewodność płynu:

- (3000-400) uS/cm, Przewodnik dla użytku własnego klienta, pomiar przewodnika

Ciśnienie rozpylania:

- sterowanie ciśnieniem pompy próżniowej, regulowane ciśnienie stałe;

Wstrzyknięcie:

- ≥ 1 m;

Wysokość rozpylania:

- 600 mm ± 10 mm regulowane;

Prędkość rozpylania:

- (3±0,01) m/s;

Przepływ oprysku:

- (0, 5 ± 0, 1) mm/ min. w ciągu 2 sekund

Cykl rozpylania:

- 30 sekund; 10 sprayów; 20 przerywanych

Wysokość podstawy próbki:

- 100 mm±5 mm; kąt: 45

Okno obserwacyjne:

- szkło wytrzymałe na wybuch, wielkość: 580 mm * 380 mm

Odpuszczalnik badawczy:

- wyposażony w automatyczny system wydechowy, prędkość wiatru: 0,2 m / s

Rozmiar kształtu:

- 1120 mm × 650 mm × 1350 mm

Prąd badawczy:

- 220V / 50-60Hz

napięcie zastosowane:

- badanie częstotliwości mocy wysokiego napięcia 0 ~ 5 kV ± 5% (stale regulowane);

Instrumenty pomiarowe napięcia i prądu:

- dokładność ≥ 1.0;błąd wartości zmierzonej ≤ ± 3%;
