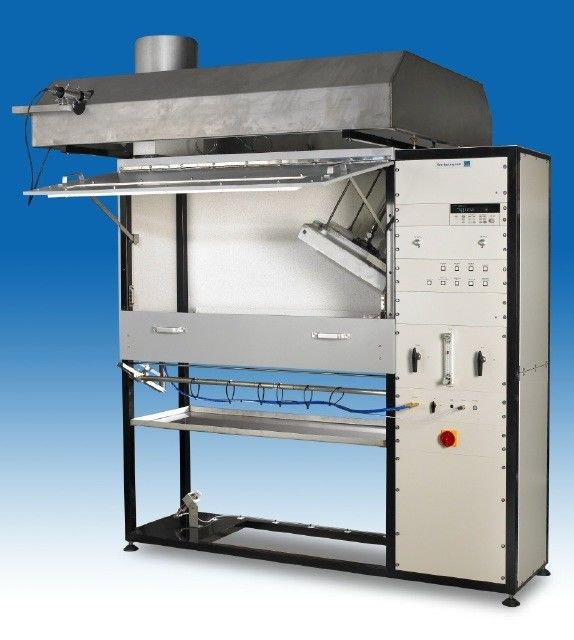

ISO 9239-1 Sprzęt do badań materiałów budowlanych / Sprzęt do badań ognia z przepływem promieniowania cieplnego podłogi
Opis:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, gdy zapala się w płomieniach pilotażowych.
Standardowy:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005

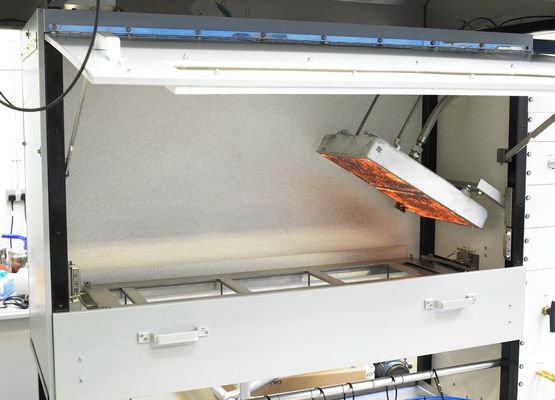

Komora badawcza:
- płyty silikatowe wapnia o grubości (13 ± 1) mm i nominalnej gęstości 650 kg/m3 do 750 kg/m3.
- szkło ognioodporne o wymiarach okna obserwacyjnego (110 ± 10 mm x (1100 ± 100 mm).
- zewnętrzne pokrycie metalowe
- pod drzwiami dostępu do platformy próbki testowej
Posiadacz próbki:
- stali nierdzewnej o grubości 2,0 ± 0,1 mm
- całkowity rozmiar (1140 ±10) mm przez (325 ±10) mm x (22 ±2) mm

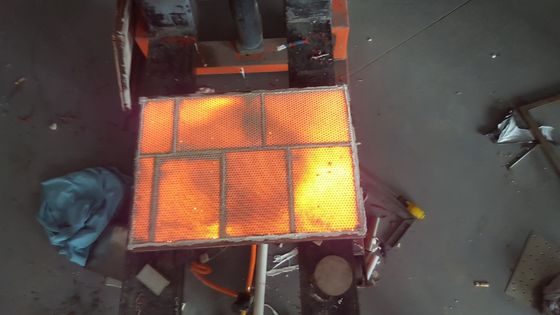

Panel promieniowania gazowego:
- panel z porowatego materiału ogniotrwałego źródła ciepła promieniowania
- powierzchnia (300 ± 10) mm x (450 ± 10) mm
- maksymalna temperatura robocza do 900 oC
/Pilot Burner:
- o nominalnej średnicy wewnętrznej 6 mm i zewnętrznej średnicy 10 mm
- Paliwo: propan komercyjny o wartości cieplnej około 83 MJ/m3
Układ wydechowy:
- pojemność od 39 m3/min w temperaturze (25 oC, 1 bar) do 85 m3/min
-prędkość powietrza w zbiorniku spalin (2,5 ± 0,2) m/s ± 0,1 m/s
Pirometr promieniowania:
- zakres od 480 oC do 530 oC (temperatura ciała w ciemności), dokładność ± 50 oC.
- obserwacja okrągłego obszaru o średnicy 250 mm z odległości około 1,4 m
- znacząco stała między długością fali 1 um a 9 um
Miernik przepływu ciepła:
- typ Schmidt-Boelter bez okna i o średnicy 25 mm.
- zakres od 0 do 15 kW/m2 ± 0,2 kW/m2.
- dokładność ± 3% wartości zmierzonej.
Parametry techniczne:
| Zakres pomiarów miernika strumienia cieplnego |
(0-15) Kw/m2 |
| Dokładność miernika strumienia ciepła |
± 0,2 kW/m2 |
| Dokładność miernika strumienia ciepła |
< ± 3%; |
| Błąd w temperaturze ciała czarnego |
± 5 oC |
| Wskaźnik wydobycia dymu |
(2,5 ± 0,2) m/s |
| Pojemność odprowadzania dymu |
(39-85) m3/min |
| Rozmiar paneli promieniowania opornego i ogniotrwałego |
300 mm * 450 mm i wytrzyma temperatury do około 900 oC |
| Termocouple |
termoelement opancerzony ze stali nierdzewnej typu K o średnicy 3,2 mm |
| Wymagania dotyczące rozkładu strumienia ciepła |
przy 200 mm: (9,1 ± 0,4) KW/m2 |
| Przy 400 mm: ((5,0 ± 0,4) KW/m2 |
| Przy 600 mm: ((2,4 ± 0,2) kW/m2 |
| Gazy spalinowe |
gaz propanowy (w posiadaniu użytkownika) |
| Przepływ gazów spalania |
(0,026 ± 0,002) L/S |
| Paliwo spalinowe |
¢ 10 mm Średnica zewnętrzna ¢ 6 mm Średnica wewnętrzna, rurka palnika na otworze 35 ¢ 0,7 mm |
| Wysokość płomienia |
60 ~ 120 mm regulowane |
| System zapłonu |
wysokonapięciowe zapalenie elektroniczne |
| Silny układ wydechowy |
maszyna jest wyposażona w silny wentylator wydechowy. Po zakończeniu badania system wentylatora wydechowego jest uruchamiany w celu wyładowania spalin na zewnątrz |
- wagę stalową
- palnik pilotażowy
- anemometr
- pirometr promieniowania
- urządzenia do pomiaru czasu
