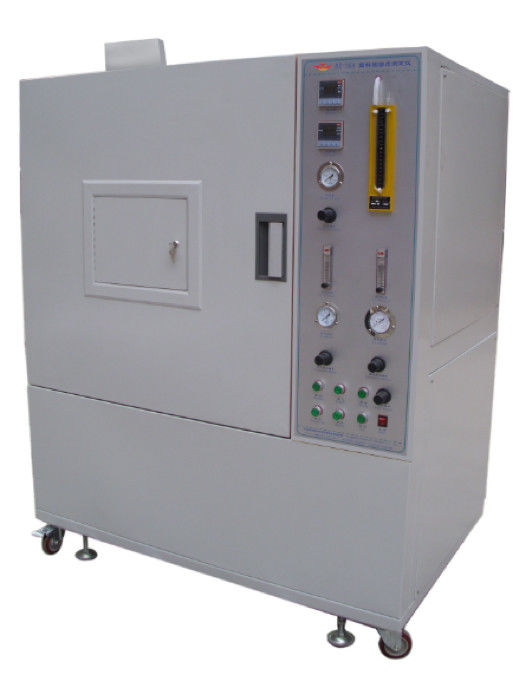

ISO 5659-2 Elektryczny test palności tworzyw sztucznych, komora gęstości dymu

Tester gęstości dymu z tworzyw sztucznych ISO 5659, Komora do badania gęstości dymu

Opis produktu:

Miernik gęstości dymu palności tworzyw sztucznych to nowy typ pomiaru gęstości dymu opracowany zgodnie z warunkami technicznymi określonymi w normie GB/8323.2-2008 i ISO 5659-2 "Metody badań do oznaczania gęstości dymu z zastosowaniem metody pojedynczej komory dla produkcji papierosów z tworzyw sztucznych". Sprzęt testowy nadaje się do określania specyficznej gęstości optycznej dymu generowanego podczas spalania tworzywa sztucznego, a maksymalna specyficzna gęstość optyczna jest wynikiem testu. Służy do oceny właściwości dymnych tworzyw sztucznych w określonych warunkach.

Normy:

GB 8323.2-2008 "Tworzywa sztuczne - Powstawanie dymu - Część 2: Metoda badania do oznaczania gęstości dymu metodą pojedynczej komory"

ISO 5659.2-2006 "Tworzywa sztuczne - Powstawanie dymu Część 2: Oznaczanie gęstości optycznej metodą pojedynczej komory" standard testowy.

Skład:

Całe urządzenie składa się z uszczelnionej komory, systemu pomiaru fotometrycznego, stożka promieniowania, systemu spalania, zapalnika, skrzynki testowej, wspornika, przyrządu do pomiaru temperatury i oprogramowania do testowania gęstości dymu. Obwód jest opracowany przy użyciu mikrokomputera jednoukładowego i ma wysoką zawartość techniczną i stabilną wydajność. Instrument ten nadaje się do wszystkich tworzyw sztucznych, ale także do oceny innych materiałów (takich jak guma, pokrycia tekstylne, powierzchnie malowane, drewno i inne materiały). Jest szeroko stosowany przez przemysł tworzyw sztucznych, zakłady produkcyjne materiałów stałych oraz jednostki badawcze i eksperymentalne.

Parametry:

1.1 Przednie drzwi są wyposażone w okna i nieprzezroczyste żaluzje, które blokują ruch okien.

1.2 Dno kwadratowej skrzynki jest wyposażone w folię aluminiową zapobiegającą nadciśnieniu. Tarcza rozrywająca składa się z bezpiecznej tarczy rozrywającej o grubości 0,04 mm, długości 405 mm i szerokości 200 mm oraz całkowitej powierzchni 81000 mm2. Wewnątrz skrzynki zainstalowane jest urządzenie regulacji ciśnienia (patrz rysunek 2).

1.3 Okno świetlne: Górne i dolne dwa okna świetlne Ø75 mm, z 9W pierścieniowym grzejnikiem elektrycznym pod oknem świetlnym, aby zapewnić temperaturę górnej powierzchni okna świetlnego (50oC ~ 55oC jest odpowiednie) w celu zmniejszenia stężenia dymu na powierzchni. Do minimum, okno znajduje się na górze skrzynki testowej. Platforma optyczna o grubości 8 mm jest zainstalowana wokół okna świetlnego na zewnątrz skrzynki testowej. Platforma optyczna jest zamocowana metalowym prętem Ø15 mm, który może łączyć stałą platformę i skrzynkę testową.

1.4 Rozmiar wewnętrzny: wysokość 914 mm x szerokość 914 mm x głębokość 610 mm

1.5 Materiał: Składa się z trzech warstw: zewnętrzna płyta stalowa o grubości 1,5 mm, wysokotemperaturowa elektrostatyczna biała farba do pieczenia, warstwa środkowa wykonana z warstwy azbestu o grubości 60 mm, wewnętrzna warstwa ze stali nierdzewnej USU304 o grubości 1,2 mm, wysokotemperaturowa elektrostatyczna czarna farba do pieczenia, którą można łatwo wyczyścić.

1.5 Wlot i wylot powietrza: Wlot powietrza jest zainstalowany na górze skrzynki testowej, a jego średnica wynosi Φ65 mm. Zawór elektromagnetyczny z kołnierzem kontroluje stan zamknięty i zamknięty; wylot powietrza jest zainstalowany na dole po lewej stronie, a średnica wynosi Φ80 mm. Zawór elektromagnetyczny kołnierza kontroluje stan zamknięty i zamknięty i zawiera wentylator wyciągowy.

Cechy:

System pomiaru fotoelektrycznego: z zasilacza, fotopowielacza, wzmocnionej folii półprzezroczystej, migawki optycznej, filtra, neutralnej przezroczystej folii, soczewki, układu optycznego, kamery, źródła światła, grzejnika okna świetlnego.

2.1  źródło światła:

2.1.1 źródło światła: składa się z żarówki 6,5 V, transformatora do zasilania (wejście 220 V, wyjście 6,5 V) i rezystora zmiennego.

2.1.2 Instalacja: Żarówka jest zainstalowana w nieprzezroczystej ciemnej skrzynce na dnie skrzynki testowej i składa się ze źródła światła, soczewki wypukłej, grzejnika okna optycznego i okna optycznego.

2.1.3 Dodatek do okna świetlnego: zasilanie AC220V, drut oporowy 9W jest owinięty wokół, aby zapewnić, że temperatura górnej powierzchni okna świetlnego (50 oC ~ 55oC) jest odpowiednia.

2.1.4 Soczewka wypukła: Średnica 51 mm, wyregulowana i skalibrowana tak, aby całkowicie tworzyła pierścień o średnicy 51 mm i bez innego światła na zewnątrz pierścienia.

2.1.5 okno optyczne: składa się z niezakłóconej folii przepuszczającej światło i ciemnej skrzynki.

2.2  detektor fotoelektryczny:

2.2.1 Fotodetektor: Składa się z fotopowielacza, wzmacniającego filtra, migawki, filtra, filtra neutralnego, soczewki wypukłej, okna optycznego i tak dalej.

2.2.2 Fotopowielacz:

2.2.2.1, Parametry fotopowielacza: napięcie: DC 1000V, zasilanie: wejście 12V, wyjście 0 ~ -1200V 2mA

2.2.2.2, przetwarzanie systemu fotoelektrycznego: detektor fotoelektryczny to fotopowielacz, połączony z szablonem numeru A/D, przetwarzany przez wielostopniowy komputer wzmacniający. Może w sposób ciągły mierzyć przepuszczalność światła odpowiadającą gęstości optycznej w czasie, co jest liczbą odpowiedzi czułości spektralnej, podobną do odpowiedzi gołego oka, a prąd ciemny jest mniejszy niż 0,001uA. Minimalną czułość fotopowielacza można odczytać 100% na ścieżce optycznej 0,5 neutralnego filtra i uzyskano jeden filtr wzmacniający ND-2.

2.2.3. Wzmocnij filtr: Przepuszczalność światła ND-2.0 wynosi 0,95%, a temperatura źródła światła A wynosi K=2854.

2.2.4, brama świetlna: dla przegrody, skorygowana przepuszczalność światła 0% użycia.

2.2.5, filtr: Aby skompensować filtr, gęstość optyczna 0,1 ~ 1,0 i 2,0 łącznie 11 sztuk.

2.2.6, filtr neutralny: ND-0,5, przepuszczalność światła 31,7%, temperatura barwowa źródła światła A K = 2854.

2.2.7, Soczewka wypukła: Średnica 51 mm umożliwia skupienie wiązki bezpośredniej w małą, intensywną plamkę na półprzezroczystej płycie między górną i dolną skrzynką kamery.

2.2.7. Kalibracja układu optycznego: Stosowany jest filtr neutralny o gęstości optycznej 3,0 i długości fali 550-650 nm.

2.2.8, okno optyczne: składa się z niezakłóconej folii przepuszczającej światło i ciemnej skrzynki.

Parametry:​

Stożek promieniowania:

3.1, stożek promieniowania: składa się z elementów grzejnych o mocy znamionowej 2600W, może zapewnić natężenie promieniowania 10KW/m2~50KW/m2 w środku powierzchni próbki. Podczas pomiaru napromieniowania w dwóch innych miejscach 25 mm od środka próbki, napromieniowanie w tych dwóch miejscach nie może być mniejsze niż 85% napromieniowania w środku próbki.

3.2 Grzejnik stożka promieniowania: Jest zasilany niezależnym zasilaniem. Moc transformatora izolacyjnego jednofazowego wynosi 3000W. Regulacja temperatury jest kontrolowana przez tyrystor szybkiego cyklu, a temperatura kontrolna może być stabilizowana na poziomie ±2°C.

3.3, miernik strumienia ciepła: Zakres pomiarowy wynosi 50kw/m2, odbierając obszar promieniowania płaskiego obszaru o średnicy 10 mm, powierzchnia pokryta matową czernią, z chłodzeniem wodnym.

3.4. Zapalnik: Dysza zapalnika wykonana jest z miedzianej rurki o średnicy Φ4,0 mm, długość płomienia, pomiar poziomu wynosi 30 mm.

System zasilania gazem:

4.1, źródło gazu: 95% czystości, mieszanina propanu i powietrza, ciśnienie 170Kpa

4.2, przepływomierz propanu: 1~100cm3/min

4.3, przepływomierz powietrza: 5~500cm3/min

Całkowita wydajność:

1. rozdzielczość przepuszczalności światła: 0,0001%;

2. Zakres pomiarowy: 0-100%; Automatyczne przełączanie podczas pomiaru.

3. dokładność pomiaru: ± 3%;

4. napięcie robocze: AC200-240V 50Hz;

5. wilgotność otoczenia: temperatura pokojowa -40 °C

6. Środowisko pracy: Podczas pracy instrumentu należy unikać bezpośredniego światła i nie powinno być wymuszonego przepływu powietrza.

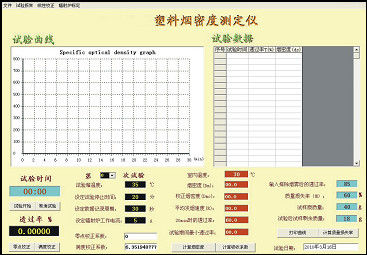

7. Oprogramowanie pomiarowe: Oparte na interfejsie systemu operacyjnego WINDOWS XP, w stylu LabVIEW. Wyświetla krzywe przepuszczalności i czasu. Interfejs chiński i angielski oraz instrukcje obsługi w języku chińskim i angielskim. Zobacz rysunek 3
